Panduan Cara Membaca Gambar Struktur Baja dengan Lengkap dan Detail

09-07-2021

Untuk dapat membaca gambar konstruksi, terlebih dahulu harus mampu membaca gambar struktur baja. Dalam proses membaca gambar struktur baja, perlu mempertimbangkan secara spesifik setiap bagian dari struktur yang ditampilkan dalam gambar agar dapat memahami isi gambar dengan tepat. BMB Steel memberikan panduan cara membaca gambar struktur baja sesuai standar dan paling detail.

1. Apa itu Gambar Struktur Baja?

Gambar struktur adalah rencana teknis yang menjelaskan cara membangun pabrik baja pra-rekayasa, gedung, pabrik, atau gudang industri. Gambar ini seperti peta jalan yang memberikan panduan proses konstruksi. Gambar arsitektur biasanya dibuat sebelum gambar struktur. Selain itu, dalam beberapa kasus, gambar struktur dibuat berdasarkan gambar arsitektur.

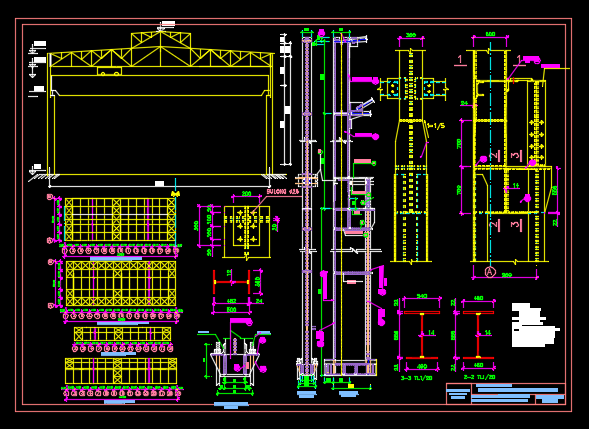

Apa itu gambar konstruksi baja?

Apa itu gambar konstruksi baja?

Gambar struktur baja adalah gambar yang menunjukkan hubungan antar material baja yang digunakan dalam konstruksi. Hal ini akan memandu kontraktor dalam memilih material bangunan. Pada dasarnya, gambar struktur baja menunjukkan posisi setiap jenis material struktur baja yang digunakan dalam proyek.

Komponen utama gambar struktur baja meliputi:

  • Ketinggian bangunan: Menunjukkan dinding luar bangunan
  • Rencana struktur: Diagram struktur yang menunjukkan posisi lantai, pondasi, dan atap bangunan. Bagian ini juga dapat menunjukkan tempat menemukan elemen-elemen struktur
  • Ide konstruksi kontraktor: Bagian ini bergantung pada persyaratan kontraktor yang dibuat oleh pelaksana dan perencana

2. Cara Membaca Gambar Struktur Baja secara Detail

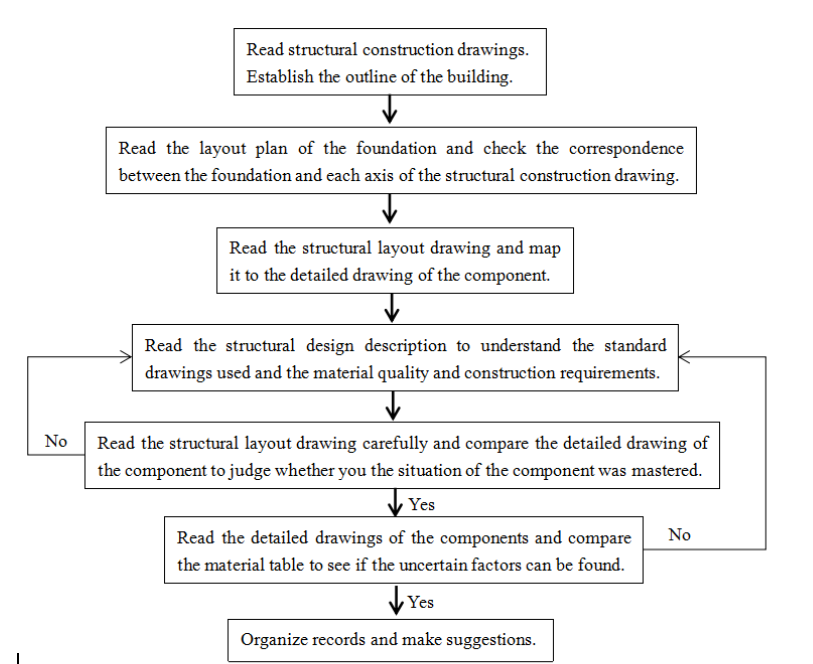

Prosedur Membaca Gambar Desain Struktur Baja

Prosedur Membaca Gambar Desain Struktur Baja

2.1 Membaca Pedoman Desain Struktur Baja

Setiap gambar desain struktur memiliki bagian pedoman. Oleh karena itu, Anda perlu membaca dan memahami bagian ini. Setelah membaca bagian pedoman desain struktur baja, Anda perlu menguasai faktor-faktor berikut:

  • Memahami persyaratan khusus untuk struktur
  • Memahami isi yang ditekankan dalam deskripsi, menguasai isi, material, dan kualitas
  • Langkah-langkah teknis pelaksanaan
  • Memahami standar teknis dan struktur yang digunakan serta memahami standar yang diterapkan

2.2 Membaca Gambar Denah Dasar

Ketika membaca gambar denah dasar, Anda perlu memahami dan memperhatikan hal-hal berikut:

  • Elevasi pondasi dan nilai sumbu penempatan, bentuk dan perbedaan pondasi. Sekaligus memperhatikan bagian dan lubang yang tertanam dalam pondasi dari jenis konstruksi lainnya
  • Merujuk pada gambar arsitektur, memeriksa apakah semua sumbu sesuai dengan pondasi. Selain itu, mempelajari apakah beberapa dinding tanpa pondasi diganti dengan balok pondasi, bentuk pondasi berubah atau ada perangkat pondasi lain
  • Anda perlu membandingkan bidang dan potongan pondasi untuk memahami apakah ada perubahan elevasi dasar dan puncak pondasi serta cara penanganan perubahan tersebut
  • Memahami posisi bidang, ketinggian, dan jumlah lubang cadangan serta bagian yang tertanam dalam pondasi
  • Memahami bentuk dan praktik pondasi
  • Memahami dimensi dan penguatan setiap bagian
  • Mengulangi proses di atas untuk menyelesaikan masalah yang belum jelas
  • Mencatat masalah yang tersisa

2.3 Membaca Gambar Denah Struktur

Gambar denah struktur mencakup proyeksi datar struktur dan potongan atau gambar standar. Anda perlu menguasai bentuk struktur, menguasai posisi bidang dan ketinggian komponen utama, sekaligus menggabungkan dengan gambar arsitektur untuk menguasai situasi yang sesuai mengenai posisi dan ketinggian setiap komponen.

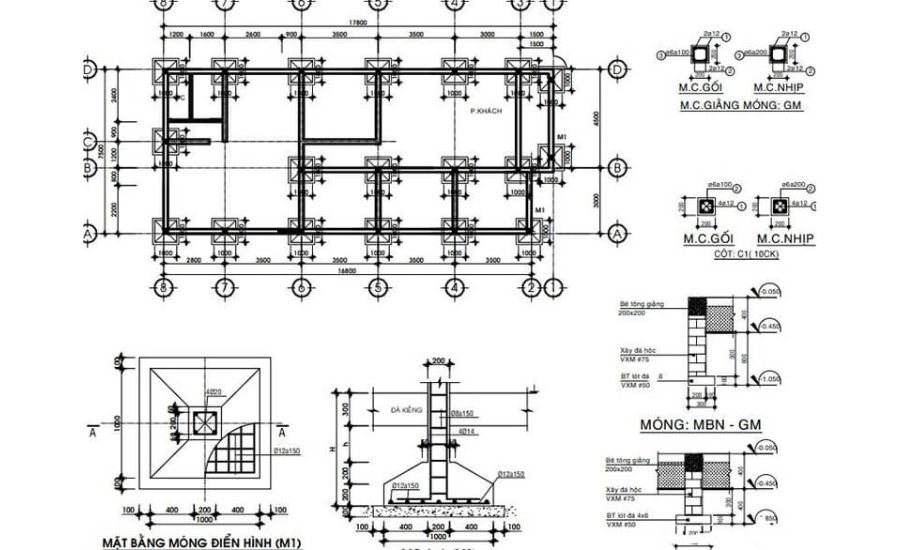

Membaca Gambar Denah Struktur

Membaca Gambar Denah Struktur

Selanjutnya, Anda mengklasifikasikan komponen utama dengan menggabungkan gambar potongan, gambar standar, dan gambar detail. Sekaligus, Anda perlu memahami dan menemukan kesamaan dan perbedaan komponen tersebut. Memahami kesamaan dan perbedaan antara struktur setiap simpul komponen dan bagian yang tertanam.

2.4 Membaca Gambar Struktur Detail

Pertama-tama harus memeriksa posisi, ketinggian, jumlah bagian pada bidang struktur apakah sesuai dengan gambar detail dan apakah ada kontradiksi mengenai ketinggian, posisi, dimensi. Memahami cara menghubungkan komponen untuk menentukan apakah posisi atau ketinggian dapat dijamin atau ada konflik dengan komponen lain.

Anda juga harus menguasai detail aksesori atau batang baja dalam komponen, sekaligus menguasai isi utama. Memverifikasi isi di atas dengan menggabungkan tabel material.

Akhirnya, Anda merangkum gambar struktur proyek, mengatur dokumen, memeriksa pertanyaan sebelumnya, dan memberikan saran.

3. Keterampilan yang Diperlukan untuk Membaca Gambar Struktur Baja

Insinyur dan arsitek biasanya bekerja sama dalam merancang gambar struktur baja. Hal ini bertujuan memastikan bahwa maksud arsitek dan pemilik proyek akan mencapai kesepakatan dan keinginan. Untuk menguasai hal ini melalui gambar struktur baja, Anda perlu memperhatikan dan melatih keterampilan berikut:

3.1 Mempelajari Cara Kerja Skala Proyek

Menguasai skala proyek berdasarkan skala gambar. Memahami skala berarti memahami ukuran sebenarnya dari proyek gudang, pabrik industri yang sedang dibangun. Oleh karena itu, setiap unit pengukuran pada gambar diubah menjadi unit yang lebih besar dalam kehidupan nyata.

Skala yang berbeda mungkin agak sulit bagi orang baru untuk memperkirakan atau membayangkan dalam kenyataan. Untuk mendapatkan skala secara akurat, langkah pertama adalah memahami jenis skala. Jika tidak, Anda dapat berbicara langsung dengan insinyur atau rekan kerja pembimbing agar mereka menjelaskan dan membantu Anda membayangkan serta memahami dimensi sebenarnya.

3.2 Mempelajari Arti Simbol-simbol

Untuk memahami dan membaca gambar struktur baja, Anda perlu mempelajari simbol-simbol dan artinya pada gambar struktur baja. Misalnya, simbol yang mewakili potongan atau ketinggian. Simbol umum mencakup lingkaran, persegi panjang, segitiga, dan lainnya.

Sebagian besar simbol memiliki cara interpretasi yang seragam di berbagai bidang teknis. Para insinyur memiliki penjelasan yang telah ditetapkan sebelumnya. Oleh karena itu, untuk memecahkan kode simbol, Anda hanya perlu mengingat dan memahami arti interpretasinya.

3.3 Menentukan Simbol Anotasi

Ini adalah jenis simbol khusus pada gambar struktur. Simbol biasanya ditempatkan di margin gambar. Simbol ini memberikan informasi tambahan terkait dengan konstruksi gudang. Misalnya: Anda dapat menggunakan simbol anotasi untuk menunjukkan di mana dua material baja bertemu.

3.4 Mencari Angka yang Dilingkari

Angka yang dilingkari menandai informasi pada halaman yang disebutkan. Ini hanya memberi tahu Anda bahwa ada detail lain yang dibahas dalam bagian terpisah dari gambar. Skala yang digunakan dalam gambar biasanya begitu kecil sehingga tidak dapat dijelaskan secara detail dalam halaman gambar. Oleh karena itu, masuk akal jika penjelasan detail dilakukan di tempat lain. Angka yang dilingkari menarik perhatian Anda pada hal ini. Ketika Anda melihat angka yang dilingkari, Anda harus mengikutinya ke halaman yang tepat dengan detail.

Mencari Angka yang Dilingkari

Mencari Angka yang Dilingkari

3.5 Mengidentifikasi Singkatan

Singkatan hampir sama melimpahnya dengan simbol dalam gambar struktur baja. Insinyur menggunakan singkatan banyak karena alasan yang sama mereka menggunakan simbol.

Mungkin tidak dapat mempelajari semua singkatan dan artinya. Namun, Anda dapat mempelajari yang umum. Ketika Anda menemui yang tidak familiar, Anda dapat berkonsultasi dengan insinyur untuk mendapat bimbingan.

BMB Steel memberikan panduan cara membaca gambar desain struktur baja

Semoga informasi ini membantu Anda menangkap inti gambar dan mahir membaca gambar profesional dalam waktu singkat. Kemampuan memecahkan kode dan membaca gambar struktur baja secara akurat perlu dilatih. Ikuti langkah-langkah yang disarankan BMB Steel untuk mengasah keterampilan Anda.
