Struktur Baja: Komponen, Jenis & Standar SNI 2026

Struktur baja adalah sistem rangka bangunan yang menggunakan komponen baja struktural — kolom, balok, kuda-kuda, bracing, dan sambungan — untuk memikul beban dengan kekuatan tarik dan tekan tinggi. Di Indonesia, perencanaan struktur baja mengacu pada SNI 1729:2020 (adopsi identik AISC 360-16) untuk gedung, dan RSNI T-03-2005 untuk jembatan. Material ini menjadi pilihan utama untuk gudang, pabrik, gedung tinggi, bandara, dan jembatan karena pengerjaan cepat, daktilitas tahan gempa, serta efisiensi biaya jangka panjang.

Dalam panduan ini, BMB Steel membahas tuntas komponen, jenis, standar SNI yang berlaku, dan pertimbangan praktis penggunaan struktur baja untuk proyek konstruksi modern di Indonesia.

1. Apa itu struktur baja?

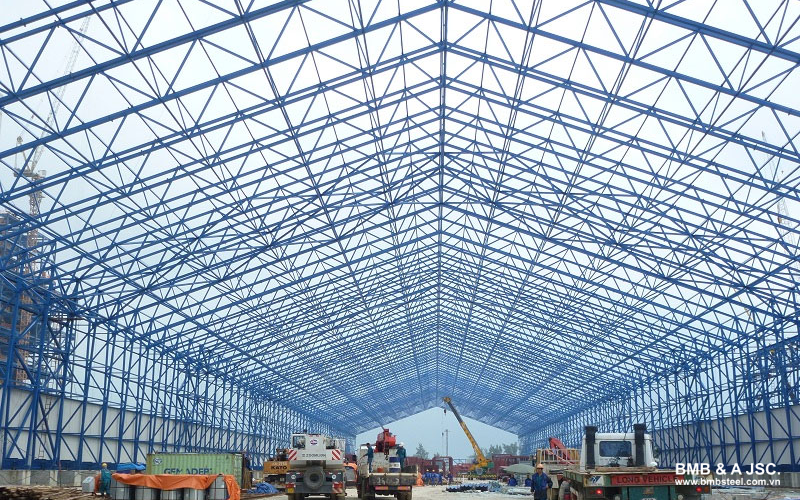

1.1 Definisi struktur baja

Sebuah struktur baja adalah sistem penyangga yang dibangun dengan mengumpulkan komponen komponen baja seperti kolom, kuda-kuda, balok, bracing, dan koneksi dengan baut atau pengelasan. Struktur ini menawarkan kekuatan tinggi, dan fleksibilitas dalam perakitan dan pembongkaran, serta dapat digunakan kembali jika diperlukan. Jika dibandingkan dengan struktur lain seperti beton bertulang, struktur baja lebih ringan, lebih cepat untuk dibangun, dan lebih mudah dikelola dalam hal pengendalian kualitas.

1.2 Deskripsi rinci struktur baja

Struktur baja terdiri dari elemen utama seperti kolom, kuda-kuda, balok, bracing, dan koneksi. Komponen-komponen ini diproduksi terlebih dahulu di pabrik dan dirakit di lokasi, membentuk kerangka yang kuat dan fleksibel yang dapat dengan mudah dimodifikasi.

Baca lebih lanjut: Bangunan prefabrikasi telah menjadi tren konstruksi

2. Komponen utama struktur baja

Sistem struktur baja terdiri dari 8 komponen utama yang saling terhubung:

• Kolom (Column) — Elemen vertikal utama yang memikul beban gravitasi dari atap dan lantai ke pondasi. Profil umum: H-beam, IWF, HSS.
• Balok (Beam) — Elemen horizontal yang memikul beban lentur. Profil IWF (I-Wide Flange) paling sering digunakan di Indonesia untuk balok induk dan balok anak karena rasio kekuatan-berat optimal.
• Kuda-kuda (Truss) — Rangka batang segitiga untuk struktur atap, menyalurkan beban atap ke kolom. Cocok untuk bentang besar tanpa kolom interior.
• Bracing (Pengaku) — Elemen diagonal yang memberikan stabilitas lateral terhadap gaya angin dan gempa. Bracing X-pattern dan K-pattern paling umum.
• Rangka lantai (Floor framing) — Sistem balok dan join yang membentuk diafragma lantai, mendistribusikan beban hidup ke kolom.
• Pelat lantai dan atap (Floor and roof decking) — Pelat baja bergelombang (metal deck) yang berfungsi sebagai bekisting permanen dan komponen komposit dengan beton.
• Sambungan (Connection) — Titik pertemuan antar komponen menggunakan baut mutu tinggi (high tensile bolt — A325, A490) atau pengelasan. Desain sambungan kritis untuk perilaku struktur saat gempa.
• Pondasi (Foundation) — Meskipun bukan komponen baja, pondasi (umumnya beton bertulang atau tiang pancang baja H-pile) menerima beban dari kolom baja dan menyalurkan ke tanah.

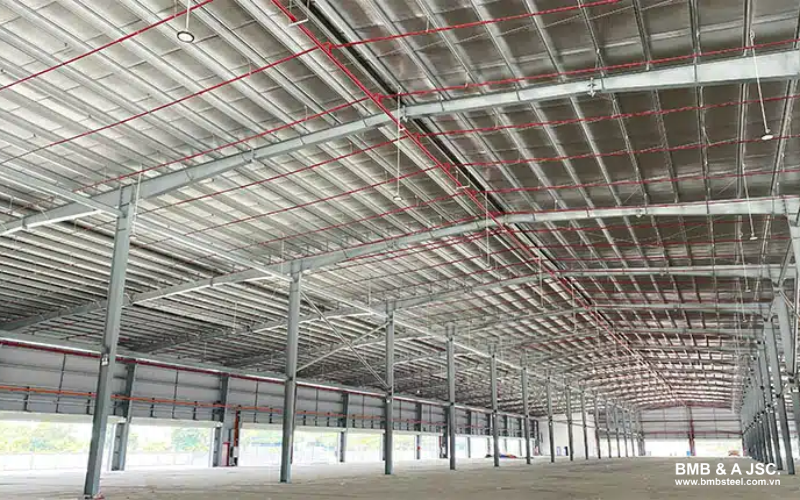

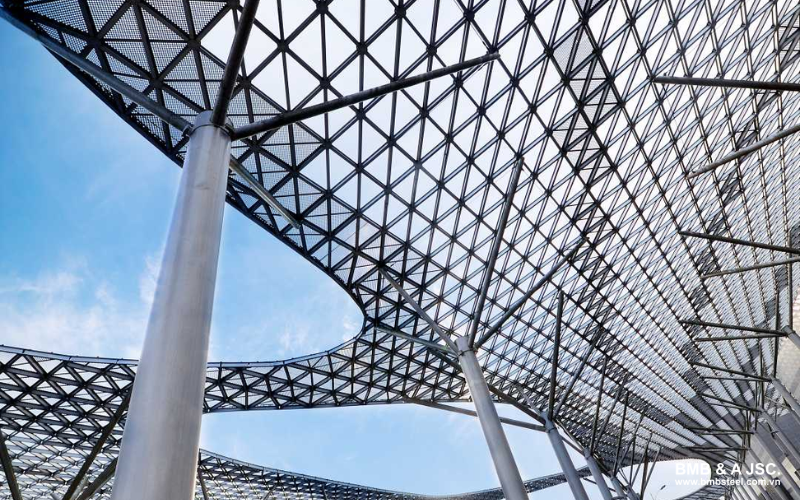

3. Bentuk umum dari struktur baja

Struktur baja banyak digunakan dalam konstruksi karena fleksibilitas dan daya tahannya yang tinggi. Ada berbagai struktur baja, masing-masing cocok untuk tujuan dan kebutuhan proyek tertentu. Berikut adalah jenis-jenis yang paling umum digunakan dalam proyek konstruksi saat ini

3.1 Bentuk baja Z

Struktur baja Z adalah balok baja standar Amerika dengan penampang yang diproduksi dan dua flange paralel yang dihubungkan oleh web.

3.2 Struktur baja berbentuk L

Sebuah struktur baja berbentuk L terdiri dari dua kaki baja yang digabungkan pada sudut 90°. Kedua kaki ini bisa sama atau berbeda dan biasanya digunakan pada sistem lantai karena mengurangi kedalaman struktural, menghemat material dan menciptakan lebih banyak ruang.

3.3 Struktur H-pile

Struktur H-pile dirancang untuk secara efektif mentransfer beban ke kepala tiang. Jenis struktur ini memiliki kapasitas beban terbaik dan dapat menahan beban lebih dari 1.000 ton, sehingga ideal untuk fondasi dalam.

3.4 Struktur baja C

Struktur baja berbentuk C adalah solusi hemat biaya untuk struktur bentang pendek hingga menengah. Mereka sering digunakan dalam desain jembatan dan aplikasi konstruksi lainnya di mana fleksibilitas dan kapasitas beban dengan biaya rendah diperlukan.

3.5 Struktur baja berbentuk HSS hollow

Struktur baja HSS hollow memiliki penampang yang bisa bulat, kotak, atau persegi panjang. Insinyur biasanya menggunakan jenis struktur baja ini dalam rangka baja yang dilas karena kekuatan dan fleksibilitasnya yang tinggi.

3.6 Struktur baja I-beam

Struktur baja I-beam, juga dikenal sebagai balok flange lebar, sangat efisien dalam menahan beban geser dan puntir dalam bidang utama. Mereka hadir dalam berbagai ukuran dan sering digunakan dalam proyek yang memerlukan daya tahan dan presisi tinggi.

3.7 Struktur pipa baja

Struktur pipa baja sangat penting dalam aplikasi seperti pipa air, minyak, dan gas. Jenis struktur ini juga digunakan dalam rangka penyangga untuk proyek teknik industri dan sipil.

3.8 Struktur baja berbentuk T

Struktur baja berbentuk T sangat tahan beban dan biasanya digunakan dalam sistem penyangga utama. Namun, mereka tidak memiliki flange bawah, yang dapat mengurangi stabilitasnya dibandingkan dengan jenis lainnya.

3.9 Struktur pelat baja

Struktur pelat baja adalah potongan baja datar berukuran besar yang biasa digunakan dalam proyek industri berskala besar, seperti pabrik dan gudang.

3.10 Struktur baja kustom

Untuk proyek khusus atau yang memerlukan desain tertentu, struktur baja kustom dibuat untuk memenuhi kebutuhan unik proyek. Jenis struktur baja ini memastikan presisi dan memenuhi kebutuhan spesifik dari setiap proyek. Juga, menciptakan simbol estetika yang ikonik untuk bangunan.

Baca lebih lanjut: Apa itu bangunan baja yang telah direkayasa sebelumnya? Solusi optimal untuk proyek Anda

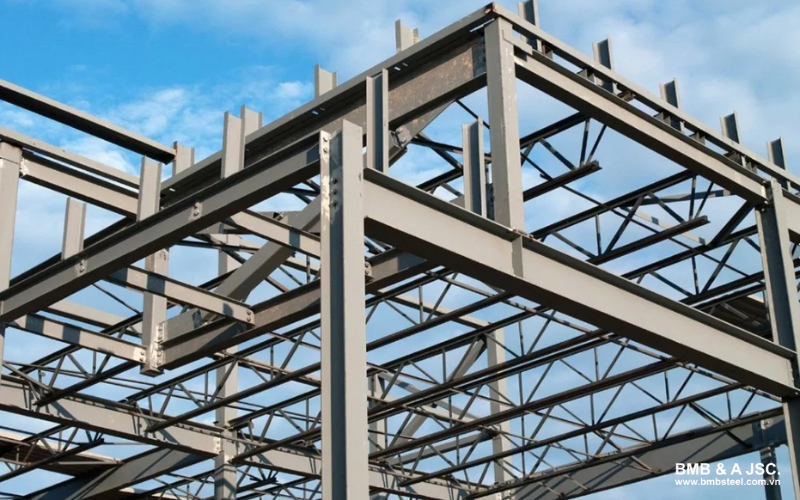

4. Kelebihan dan kekurangan struktur baja

Kelebihan:

• Kekuatan dan kapasitas beban tinggi: Dapat menahan beban berat dan kekuatan lingkungan seperti angin dan gempa, memastikan stabilitas bangunan.
• Pembangunan dan perakitan yang mudah, jadwal yang cepat: Komponen prefabrikasi mengurangi waktu konstruksi, menghemat waktu dan biaya.
• Berat dan mudah diangkut: Lebih ringan dari beton bertulang, mengurangi beban fondasi dan menurunkan biaya transportasi dan tenaga kerja.
• Fleksibilitas dalam desain: Mudah disesuaikan dan dimodifikasi, menjadikannya ideal untuk renovasi atau perluasan.
• Hemat biaya: Biaya produksi dan konstruksi yang lebih rendah; baja dapat didaur ulang, memberikan penghematan jangka panjang.




Kekurangan:

• Kapasitas beban terbatas: Kerangka baja yang tipis mungkin tidak cocok untuk bangunan yang memerlukan beban berat atau bentang panjang tanpa penguatan tambahan.
• Resiko korosi: Baja rentan terhadap korosi jika tidak dilindungi dengan baik, yang meningkatkan biaya pemeliharaan dan perbaikan.
• Kepemimpinan termal: Baja mentransfer panas dengan mudah, menyebabkan biaya energi yang lebih tinggi untuk pemanasan atau pendinginan dan potensi ketidaknyamanan bagi penghuni selama suhu ekstrem.

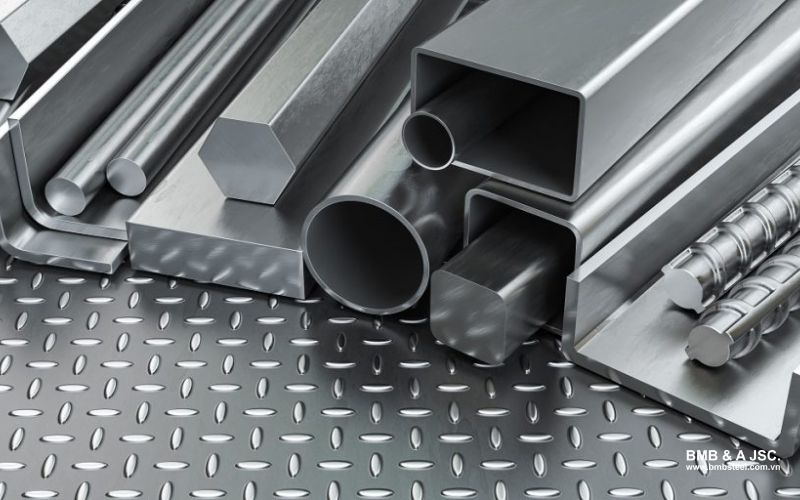

5. Sifat struktur baja

Baja adalah paduan yang sebagian besar terdiri dari besi dan karbon, dengan elemen lain seperti mangan, sulfur, tembaga, fosfor, kromium, dan nikel ditambahkan untuk menyesuaikan sifat-sifatnya. Kinerja dan perilaku struktur baja sebagian besar ditentukan oleh komposisi kimia baja. Berikut adalah beberapa sifat kunci yang mempengaruhi struktur baja:

• Komposisi Kimia:
• Karbon & Mangan: Penambahan kandungan dapat meningkatkan kekuatan tarik dan kekuatan luluh tetapi mengurangi kelenturan dan kemampuan pengelasan.
• Belerang & Fosfor: Jumlah yang berlebihan dapat menyebabkan kerapuhan, mengurangi kemampuan pengelasan dan kekuatan kelelahan.
• Kromium & Nikel: Meningkatkan ketahanan terhadap korosi dan meningkatkan daya tahan pada suhu tinggi.
• Tembaga: Lebih lanjut meningkatkan ketahanan terhadap korosi.

Bahkan variasi kecil dalam komposisi kimia dapat menghasilkan berbagai jenis baja yang digunakan untuk komponen struktural seperti pipa, pelat, saluran, baut, rivet, dan batang penguat.

Baja diproduksi melalui proses seperti perlakuan panas dan paduan untuk mencapai berbagai sifat, termasuk:

• Kekuatan tarik: Diukur dengan melakukan uji tarik untuk menentukan kekuatan luluh dan kekuatan puncak, memberikan kurva tegangan-regangan untuk bahan.
• Kekerasan: Didefinisikan sebagai ketahanan material terhadap indentasi dan goresan. Diukur menggunakan metode seperti pengujian kekerasan Brinell, Vickers, dan Rockwell.
• Kekerasan notch: Ini mengacu pada kemampuan material untuk menahan propagasi retak, terutama ketika dikenakan beban siklik. Baja berkekuatan tinggi menyerap lebih banyak energi sebelum kegagalan, mengurangi risiko runtuhnya struktur secara tiba-tiba.
• Kekuatan kelelahan: Baja dapat gagal di bawah beban siklik, bahkan jika beban lebih kecil dari beban maksimum yang dapat ditanggung dalam pengujian statis. Ini membuatnya penting untuk mempertimbangkan kekuatan kelelahan saat merancang struktur.
• Keterangan tahan korosi: Baja rentan terhadap korosi, terutama di lingkungan lembab atau dekat air asin. Untuk mengatasi hal ini, elemen seperti tembaga, fosfor, dan kromium ditambahkan untuk membuat baja lebih tahan terhadap karat dan kerusakan.
• Baja yang digulung: Tidak seperti beton, baja tidak dapat dicetak di lokasi karena titik lelehnya yang tinggi. Sebaliknya, komponen baja, seperti kolom, balok, dan braces, diproduksi di pabrik baja dan dikirim ke lokasi konstruksi untuk dirakit. Produk baja yang digulung banyak digunakan dalam aplikasi struktural karena kekuatan dan fleksibilitasnya.

Secara ringkas, sifat baja, termasuk kekuatan tarik, kekerasan, ketangguhan, dan ketahanan korosi, menjadikannya material yang sangat serbaguna dalam konstruksi. Berbagai elemen dapat ditambahkan ke baja untuk mengoptimalkan kinerjanya berdasarkan kebutuhan proyek tertentu.

6. Standar struktur baja di Indonesia

Perencanaan dan pelaksanaan struktur baja di Indonesia diatur oleh Standar Nasional Indonesia (SNI) yang ditetapkan oleh Badan Standardisasi Nasional (BSN). Berikut standar utama yang berlaku saat ini:

6.1 SNI 1729:2020 — Spesifikasi untuk bangunan gedung baja struktural

SNI 1729:2020 adalah standar utama untuk perencanaan struktur baja gedung di Indonesia. Beberapa poin penting:

• Status: Revisi dari SNI 1729:2015, ditetapkan oleh BSN tanggal 6 Juli 2020 melalui Keputusan Kepala BSN Nomor 232/KEP/BSN/7/2020
• Asal: Adopsi identik (terjemahan) dari AISC 360-16 Specification for Structural Steel Buildings — standar internasional dari American Institute of Steel Construction
• Cakupan: Persyaratan umum, persyaratan desain, analisis, desain komponen struktur dan sambungan, sistem rangka momen, sistem rangka terbreis (braced frame), dinding geser (shear wall), serta sistem komposit baja-beton
• Metode desain: LRFD (Load and Resistance Factor Design / Desain Faktor Beban dan Ketahanan) sebagai metode utama, dengan ASD (Allowable Strength Design / Desain Kekuatan Izin) sebagai alternatif
• Perubahan utama vs SNI 1729:2015: Pasal E7 — desain komponen struktur tekan dengan elemen langsing menggunakan luasan efektif (Ae) menggantikan luasan gross (Ag) untuk penentuan kekuatan nominal tekan

6.2 SNI 7860:2020 — Ketentuan seismik untuk bangunan gedung baja struktural

Indonesia berada di kawasan rawan gempa Cincin Api Pasifik, sehingga ketentuan seismik kritis. SNI 7860:2020 mengatur:

• Sistem rangka pemikul momen khusus, menengah, dan biasa (SRPMK, SRPMM, SRPMB)
• Sistem rangka terbreis konsentris dan eksentris (SRBKK, SRBE)
• Sistem dinding geser pelat baja
• Persyaratan daktilitas dan kapasitas penyerapan energi gempa

Standar ini wajib diterapkan untuk gedung di kategori desain seismik (KDS) D, E, atau F berdasarkan SNI 1726:2019.

6.3 SNI 8369:2020 — Praktik baku bangunan gedung dan jembatan baja

SNI 8369:2020 (revisi SNI 8369:2016) mengatur praktik pelaksanaan — fabrikasi, ereksi, kontrol kualitas, inspeksi pengelasan, dan toleransi geometrik. Standar ini memastikan kualitas eksekusi sesuai desain.

6.4 RSNI T-03-2005 — Perencanaan struktur baja untuk jembatan

Untuk infrastruktur jembatan, RSNI T-03-2005 dari Direktorat Jenderal Bina Marga, Kementerian Pekerjaan Umum dan Perumahan Rakyat, mengatur perencanaan struktur baja jembatan jalan raya dan jembatan pejalan kaki di Indonesia.

6.5 SNI 7972:2020 — Sambungan terprakualifikasi

Mengatur sambungan terprakualifikasi untuk rangka momen khusus dan menengah baja pada aplikasi seismik — kritis untuk desain tahan gempa.

Tabel ringkasan standar SNI struktur baja Indonesia

7. Tipe struktur baja industrial

Untuk bangunan industrial - gudang, pabrik, hangar -  terdapat 3 tipe utama struktur baja berdasarkan bentangan dan kompleksitas:

7.1 Portal Frame (Rangka Portal)

• Bentangan ideal: 20–40 meter
• Aplikasi umum: Gudang industri, pabrik kecil-menengah, workshop, rumah potong hewan, gedung pertanian
• Karakteristik: Sederhana, ekonomis, perakitan cepat. Terdiri dari kolom dan balok atas yang membentuk rangka kaku (rigid frame) dengan sambungan momen di sudut atas.
• Keunggulan: Biaya material dan fabrikasi paling rendah; cocok untuk volume tinggi dengan desain repetitif.

7.2 Portal Truss (Rangka Portal dengan Truss Atap)

• Bentangan ideal: 40 - 70 meter
• Aplikasi umum: Pabrik industri menengah-besar, gudang logistik, terminal cargo, hangar pesawat ringan
• Karakteristik: Kolom solid + kuda-kuda (truss) sebagai balok atas menggantikan balok solid. Truss memungkinkan bentang lebih panjang dengan berat lebih ringan.
• Keunggulan: Mengurangi berat keseluruhan struktur 20–30% dibanding portal frame untuk bentang yang sama; ideal untuk lebar bangunan industri besar.

7.3 Space Truss (Rangka Ruang)

• Bentangan ideal: >70 meter (hingga 200+ meter)
• Aplikasi umum: Stadion olahraga, terminal bandara, atap pameran, hangar pesawat besar
• Karakteristik: Sistem rangka tiga dimensi (3D) yang mendistribusikan beban di banyak arah. Visual estetik tinggi, struktur kompleks.
• Keunggulan: Membentang area luas tanpa kolom interior; daktilitas tinggi; arsitektural impresif.

8. Aplikasi struktur baja dalam konstruksi

Struktur baja diterapkan secara luas dalam berbagai jenis proyek konstruksi, mulai dari perumahan hingga industri. Berikut ini adalah beberapa aplikasi yang paling umum.

8.1 Kerangka untuk pabrik dan gudang

Struktur baja ideal untuk pabrik dan gudang karena kapasitas beban yang sangat baik dan konstruksi yang cepat. Kerangka baja memungkinkan ruang yang luas dan terbuka yang cocok untuk produksi dan penyimpanan.

8.2 Jembatan jalan dan jembatan gantung

Struktur baja banyak digunakan dalam konstruksi jembatan jalan dan jembatan gantung karena kemampuannya untuk menahan beban berat dan bertahan dalam kondisi cuaca yang keras.

8.3 Arena olah raga, aula, atap bandara

Struktur baja memungkinkan konstruksi bangunan bentang besar, seperti arena olahraga, aula pameran, atap bandara, tanpa memerlukan kolom penyangga internal yang berlebihan, menciptakan interior yang luas dan fleksibel.

8.4 Bangunan tinggi dan menara

Bangunan tinggi dan menara sering menggunakan struktur baja untuk mengurangi berat total sambil memastikan kekuatan dan daya tahan struktur.

9. FAQ tentang struktur baja

Q1: Apakah struktur baja lebih mahal daripada konstruksi tradisional?
A: Meskipun struktur baja mungkin memiliki biaya awal yang lebih tinggi karena bahan dan tenaga kerja terampil, mereka sering kali menghasilkan penghematan jangka panjang karena waktu konstruksi yang lebih cepat, pemeliharaan yang berkurang, dan efisiensi energi.

Q2: Berapa lama bangunan baja bertahan?
A: Bangunan baja dapat bertahan sekitar 50 tahun, meskipun beberapa dapat bertahan hingga 100 tahun dengan pemeliharaan yang tepat.

Q3: Apakah konstruksi baja ramah lingkungan?
A: Ya, baja dapat didaur ulang 100% dan dapat digunakan kembali tanpa kehilangan kekuatan atau daya tahannya, menjadikannya bahan bangunan yang berkelanjutan.

Struktur baja memberikan solusi bangunan modern yang berkelanjutan dengan banyak keuntungan untuk proyek konstruksi. Dari fleksibilitas dan kapasitas beban tinggi hingga penghematan biaya, struktur baja menjadi pilihan utama bagi pemilik, kontraktor, dan arsitek. Jika Anda mencari solusi bangunan yang efisien, berkelanjutan, dan hemat biaya, struktur baja adalah pilihan ideal untuk proyek Anda.
