Struktur atap ubin rangka baja dan catatan konstruksi

Struktur atap ubin rangka baja secara bertahap menjadi pilihan populer dalam proyek konstruksi perumahan dan sipil. Namun, untuk memastikan daya tahan jangka panjang, penting untuk memahami dengan jelas struktur, bahan, keuntungan dan kerugian, serta pertimbangan penting dalam desain dan konstruksi. Dalam artikel di bawah ini, BMB Steel akan membantu Anda mendapatkan pemahaman yang lebih rinci tentang struktur atap ubin rangka baja dan faktor-faktor kunci yang perlu dipertimbangkan sebelum memilih solusi ini.

1. Apa itu struktur atap ubin rangka baja?

Sebuah struktur atap ubin rangka baja adalah rangka penyangga beban atap, yang terdiri dari rangka, purlin, batten, dan lath ubin. Komponen-komponen ini saling terhubung untuk mendukung seluruh lapisan ubin atap di atasnya.

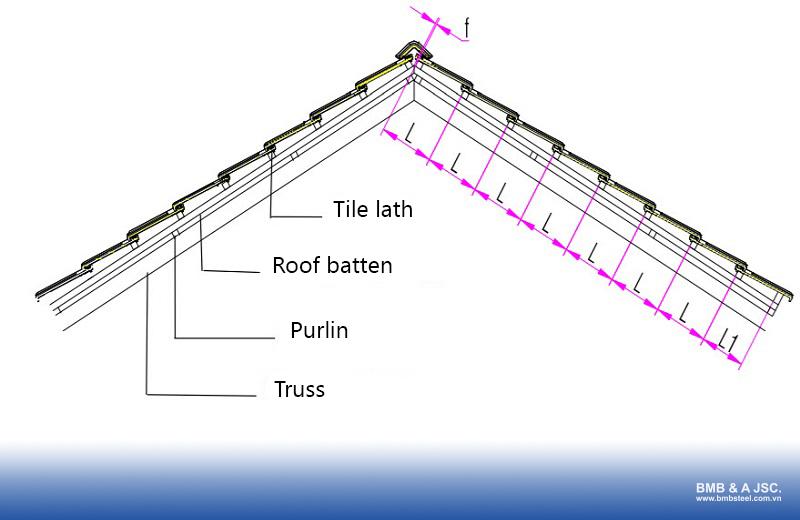

Struktur dari sistem atap ubin rangka baja

Secara spesifik, struktur atap ubin rangka baja mencakup komponen utama berikut:

• Rangka: Rangka penyangga beban utama atap yang terbuat dari baja galvanis dengan ketahanan tinggi dan sifat ringan, membantu menjaga stabilitas keseluruhan atap.
• Purlin: Biasanya terbuat dari pipa baja persegi panjang dengan ukuran 4x8 cm atau 5x10 cm, dipasang dengan jarak interval sekitar 1-1,5 meter, tergantung pada jarak antara rangka.
• Batten atap: Bagian baja berukuran 3x6 cm atau 4x8 cm, disusun tegak lurus terhadap purlin dan sejajar dengan rangka.
• Lath ubin: Anggota baja kecil, biasanya sekitar 3x3 cm, dipasang tegak lurus terhadap batten untuk langsung mendukung ubin atap.

2. Jenis struktur atap ubin rangka baja

Struktur atap ubin rangka baja dapat diklasifikasikan berdasarkan 2 kriteria umum: bahan yang digunakan dan konfigurasi struktural dari rangka.

2.1. Berdasarkan bahan

Berdasarkan bahan yang digunakan untuk membuat rangka dan komponen utama, struktur atap ubin rangka baja umumnya dibagi menjadi 2 jenis berikut:

• Atap ubin rangka baja kotak/baja hitam: Sistem rangka ini dibuat dari pipa baja kotak atau baja hitam tradisional, dengan komponen yang terutama dihubungkan menggunakan metode pengelasan. Keuntungan utama dari sistem atap ini adalah ketahanan tinggi dan biaya investasi yang wajar, sehingga banyak digunakan dalam berbagai jenis proyek konstruksi konvensional.
• Atap ubin rangka baja ringan: Jenis atap ini diproduksi dari baja paduan aluminium-zinc atau baja dicat pra-coat, dengan komponen yang dihubungkan menggunakan sekrup self-drilling berkekuatan tinggi. Dibandingkan dengan sistem rangka baja kotak atau baja hitam, rangka baja ringan memiliki berat yang lebih rendah dan tahan terhadap korosi yang lebih baik. Namun, biaya solusi ini biasanya lebih tinggi.

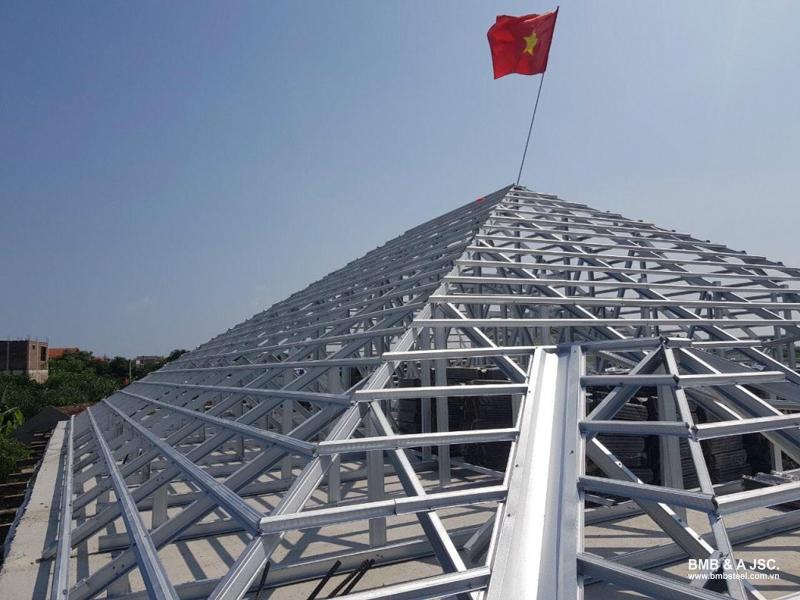

Struktur atap ubin rangka baja ringan yang terbuat dari paduan aluminium-zinc

2.2. Berdasarkan struktur

Selain klasifikasi berdasarkan bahan, struktur atap ubin rangka baja juga dapat dikategorikan berdasarkan konfigurasi struktural dari sistem rangka menjadi 3 jenis berikut:

• Rangka baja dua lapis: Solusi ini cocok untuk atap ubin, terutama untuk bangunan dengan plafon. Sistem rangka terdiri dari anggota baja yang dihubungkan menggunakan sekrup self-drilling berkekuatan tinggi dan dipasang pada balok beton melalui bantalan koneksi. Struktur dua lapis meningkatkan kapasitas jangkauan sambil mengoptimalkan ruang di atas plafon atau area loteng.
• Rangka baja tiga lapis: Sistem rangka ini mencakup purlin ganda, batten longitudinal, dan batten ubin horizontal. Komponen-komponen ini dihubungkan menggunakan sekrup self-drilling berkekuatan tinggi yang dipadukan dengan braket koneksi berbentuk L, membentuk struktur rangka yang lebih kuat dan stabil.
• Rangka baja untuk atap ubin beton: Sistem rangka baja dipasang di atas pelat beton untuk menciptakan celah antara lapisan ubin dan permukaan beton, membantu mengurangi transfer panas ke ruang loteng. Batten longitudinal dihubungkan ke pelat beton menggunakan baut ekspansi dan braket baja berbentuk L. Pada saat yang sama, anggota rangka disusun secara horizontal sepanjang kemiringan atap untuk meminimalkan perpindahan atau retak ubin yang disebabkan oleh penyusutan beton.

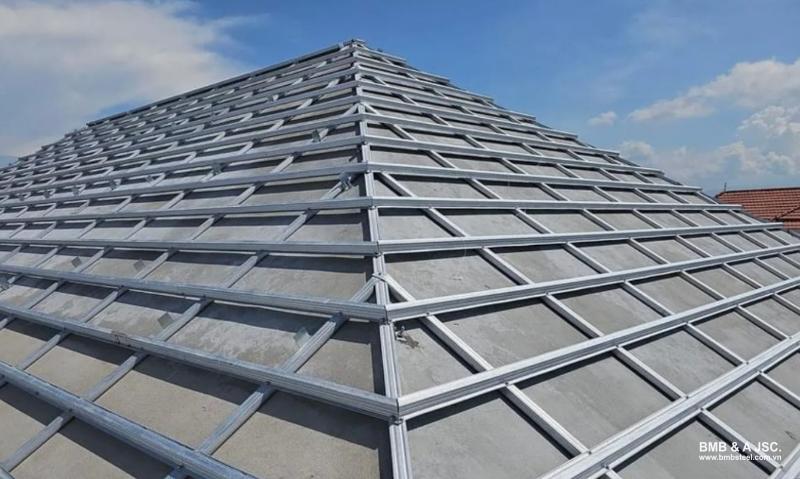

Sistem atap ubin rangka baja yang dipasang di atas pelat beton

3. Bahan yang digunakan dalam struktur atap ubin rangka baja ringan

Kekuatan baja G550

Pada struktur atap baja ringan, baja yang dilapisi paduan aluminium-zinc dengan kekuatan G550 biasanya digunakan. G550 bukanlah nama dari jenis baja tertentu tetapi sebuah penunjukan yang menunjukkan standar kekuatan, dengan batas elastis minimum sebesar 550 Megapascal (MPa). Nilai ini menunjukkan bahwa material memiliki ketahanan tarik dan stres yang sangat tinggi sebelum deformasi terjadi, memungkinkan sistem rangka dirancang dengan bagian yang lebih ramping sambil tetap memastikan kapasitas beban yang kuat.

Lapisan pelapis paduan aluminium-zinc

AZ100 dan AZ150 adalah simbol yang menunjukkan jumlah pelapis paduan aluminium-zinc yang diterapkan pada permukaan baja. Secara spesifik, AZ100 sesuai dengan 100 gram pelapis per meter persegi baja (minimal 100g paduan/m²), sementara AZ150 sesuai dengan 150 g/m². Semakin besar massa pelapis, semakin tinggi ketahanan korosi dan masa pakai material.

Pelapis paduan aluminium-zinc melindungi baja dari oksidasi dan dampak lingkungan, terutama di daerah yang lembap atau lingkungan korosif.

4. Keuntungan dan kerugian dari struktur atap ubin rangka baja

Struktur atap ubin rangka baja banyak diterapkan dalam proyek konstruksi modern berkat fleksibilitas mereka dalam desain dan konstruksi. Namun, seperti sistem atap lainnya, solusi ini juga memiliki keuntungan dan batasan tertentu.

4.1. Keuntungan

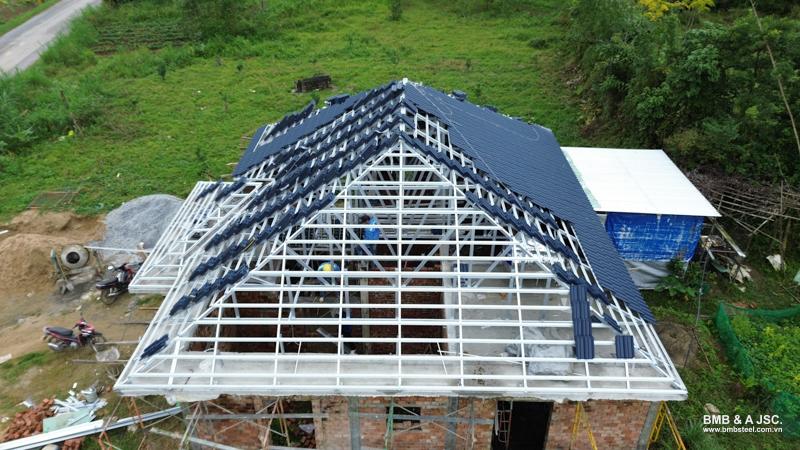

Sistem atap ubin rangka baja sederhana dan cepat dipasang

• Ketika dirancang dan dibangun dengan benar sesuai dengan standar teknis, struktur atap ubin rangka baja memberikan stabilitas tinggi untuk atap. Rangka baja menawarkan kapasitas beban yang kuat dan tahan dengan baik terhadap dampak cuaca.
• Dengan menggunakan baja tahan karat atau baja yang dilapisi paduan berkualitas tinggi, atap ubin rangka baja mencapai ketahanan luar biasa seiring berjalannya waktu. Secara khusus, material baja dapat digunakan kembali setelah dibongkar, membantu mengurangi limbah konstruksi dan melindungi lingkungan.
• Jika dibandingkan dengan metode atap tradisional, sistem rangka baja lebih mudah dipasang, menghemat waktu dan biaya tenaga kerja dalam konstruksi.

4.2. Kerugian

• Kerangka rangka memerlukan desain dan konstruksi yang tepat. Jika kualitas pengerjaan tidak memadai atau instalasi dilakukan secara tidak benar, kualitas dan daya tahan atap dapat terpengaruh secara signifikan.
• Selain itu, untuk proyek yang menggunakan lembaran logam sebagai pengganti ubin pada sistem rangka baja, atap mungkin tidak menjamin kapasitas beban yang memadai dan dapat rentan terhadap terangkatnya atap di bawah angin kencang atau kondisi badai.

5. Catatan untuk merancang dan membangun struktur atap ubin rangka baja

Untuk memastikan bahwa struktur atap ubin rangka baja mencapai kinerja penyangga beban yang optimal selama penggunaan, baik desain maupun konstruksi harus dilakukan dengan hati-hati dan sesuai dengan standar teknis. Berikut adalah pertimbangan penting di setiap tahap.

5.1. Desain struktur atap ubin rangka baja

Selama fase desain, parameter teknis harus dihitung dengan akurat dan hati-hati berdasarkan faktor-faktor berikut:

• Beban: Semua beban yang bekerja di atap harus ditentukan secara akurat, termasuk berat sendiri struktur, beban angin, beban hujan, dan beban salju di daerah dengan kondisi cuaca tertentu.
• Kemiringan atap: Kemiringan atap ditentukan berdasarkan jenis ubin yang digunakan dan persyaratan gambar desain.
• Jarak rangka dan purlin: Panjang dan jarak purlin tergantung pada beban yang bekerja di atap dan jenis purlin yang digunakan. Jarak antara rangka baja dihitung berdasarkan luas atap dan panjang yang akan diubin, dipadukan dengan persyaratan desain.

5.2. Konstruksi struktur atap ubin rangka baja

Selain desain, proses konstruksi berperan penting dalam kualitas keseluruhan sistem atap. Beberapa poin berikut harus dipertimbangkan selama konstruksi:

• Survei dan perencanaan: Sebelum pelaksanaan, survei menyeluruh tentang kondisi site dan cuaca lokal harus dilakukan. Berdasarkan informasi ini, rencana konstruksi detail harus disiapkan, termasuk item pekerjaan, jadwal pelaksanaan, alokasi sumber daya, dan penyelesaian gambar struktur atap ubin rangka baja yang sesuai.
• Seleksi bahan berkualitas: Menggunakan bahan yang sesuai dengan standar dengan asal yang jelas dari pemasok yang terpercaya membantu memastikan masa pakai sistem atap. Pemilihan material yang tepat juga meminimalkan kebocoran atau kerusakan dini yang dapat memengaruhi seluruh struktur.
• Teknik konstruksi yang tepat: Memasang sistem rangka baja membutuhkan akurasi tinggi dan pengerjaan yang hati-hati. Semua sambungan harus dipasang dengan benar menggunakan alat yang sesuai untuk memastikan presisi, stabilitas struktural, dan kualitas estetika.
• Pemasangan dan pengencangan ubin yang hati-hati: Setelah menyelesaikan kerangka rangka baja, ubin harus dipasang mengikuti prosedur yang benar. Ubin harus diletakkan secara merata dan diperbaiki dengan aman. Pengikat kedap air atau sekrup khusus dapat digunakan untuk meningkatkan kekuatan ikatan dan ketahanan beban.
• Pemeriksaan dan pemeliharaan berkala: Setelah konstruksi selesai, seluruh struktur atap ubin rangka baja harus diperiksa untuk memastikan keselamatan dan stabilitas. Selama operasi, pemeliharaan berkala seperti pemeriksaan, pembersihan, dan penggantian komponen yang rusak sangat penting untuk menjaga kinerja dan daya tahan sistem atap.

6. Jenis ubin atap umum yang digunakan untuk struktur atap rangka baja

Menyesuaikan dengan desain arsitektur dan luas rumah, jenis ubin atap yang digunakan untuk struktur rangka baja harus dipilih untuk memastikan kesesuaian dalam estetika dan kapasitas beban. Berikut adalah beberapa jenis ubin atap yang umum digunakan saat ini:

Ubin atap tanah liat

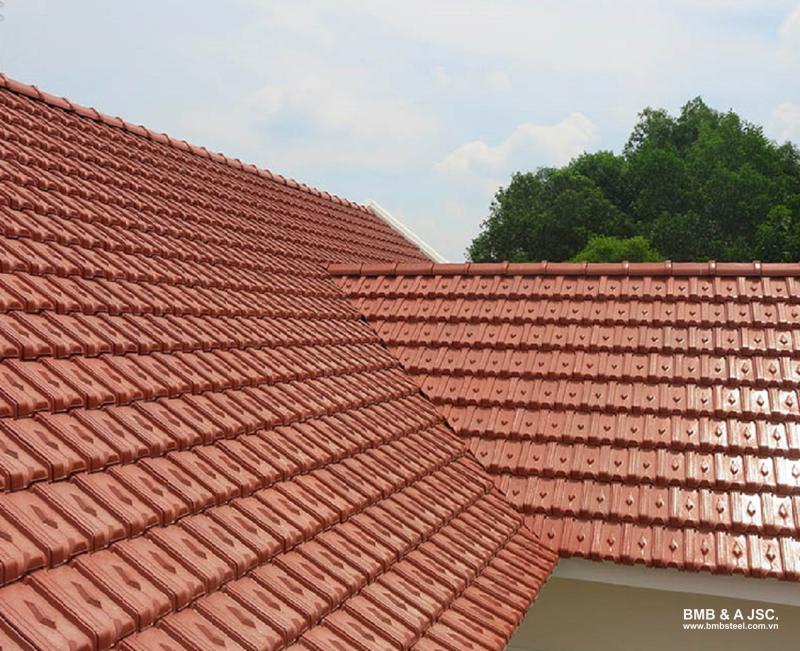

Ubin atap tanah liat menawarkan ketahanan panas yang baik

Ini adalah jenis ubin tradisional yang terbuat dari tanah liat dan dibakar pada suhu tinggi di dalam tungku. Proses pembuatan memerlukan keterampilan yang terampil untuk menghasilkan ubin dengan kekuatan dan daya tahan yang stabil. Keuntungan utama dari ubin atap tanah liat adalah daya serap air yang rendah dan ketahanan panas yang sangat baik. Oleh karena itu, jenis ubin ini cocok untuk iklim tropis dengan kelembapan tinggi dan curah hujan yang lebat.

Ubin atap plastik komposit

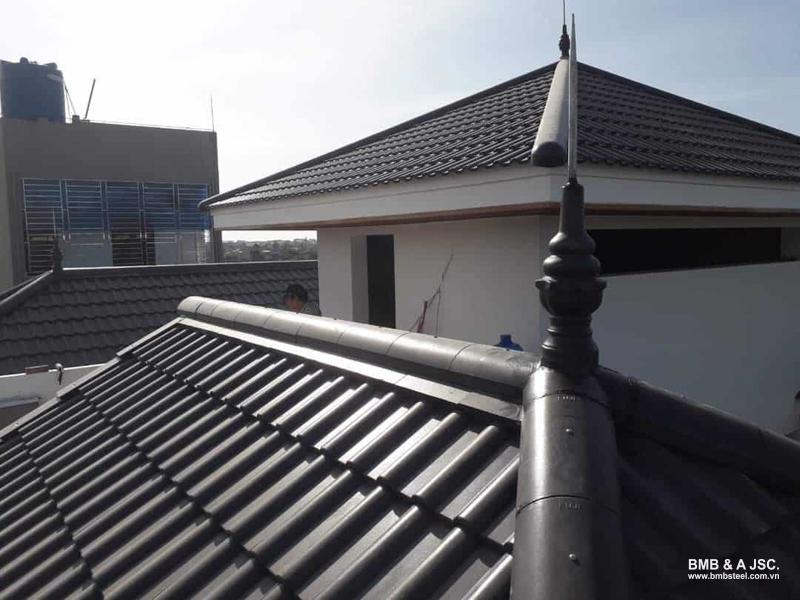

Ubin atap plastik komposit memberikan kedap air yang efektif

Ubin atap komposit diproduksi dari kombinasi bahan alami dan polimer sintetis. Mereka biasanya diproduksi menggunakan teknologi cetak panas modern atau teknologi cetak injeksi industri. Ubin-ubin ini menawarkan kinerja kedap air yang baik dan tahan terhadap pudar akibat paparan sinar matahari yang berkepanjangan, membuatnya cocok untuk bangunan yang terletak di daerah iklim lembap atau panas.

Ubin beton yang diperkuat serat dengan lapisan warna

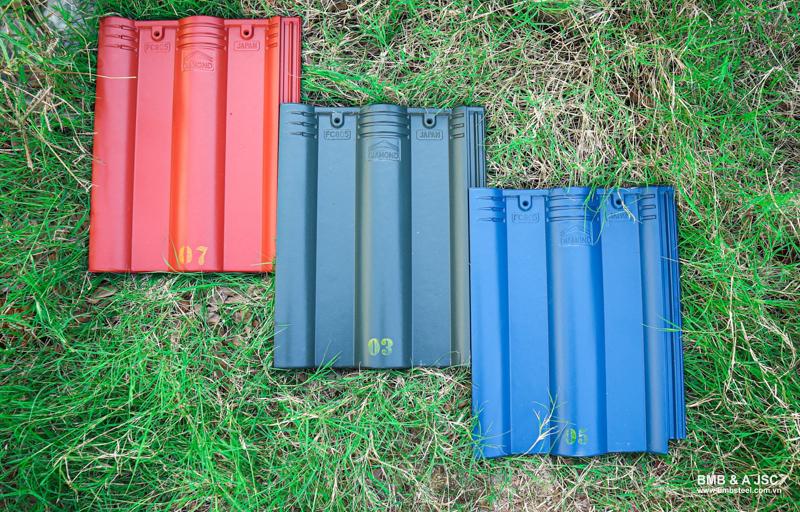

Ubin beton yang diperkuat serat memiliki kapasitas beban tinggi

Ubin beton yang diperkuat serat dibuat dari campuran beton yang dikombinasikan dengan serat penguat seperti fiberglass atau serat karbon. Mirip dengan ubin komposit, mereka diproduksi melalui proses pencetakan atau injeksi industri. Jenis ubin ini memberikan kapasitas beban yang lebih tinggi dan daya tahan yang lebih baik, menjadikannya cocok untuk proyek yang memerlukan kualitas tinggi dan estetika arsitektur modern.

Dalam artikel di atas, BMB Steel telah memberikan informasi yang rinci tentang struktur atap ubin rangka baja, termasuk keuntungan dan kerugiannya, serta pertimbangan penting selama proses desain dan konstruksi. Semoga konten yang dibagikan akan memberikan dasar yang lebih baik untuk memilih solusi atap ubin rangka baja yang sesuai dengan kebutuhan konstruksi Anda yang sebenarnya.
