Standar untuk gambar pondasi strip untuk rumah dua lantai

Gambar fondasi strip untuk rumah dua lantai adalah dokumen teknis penting yang dengan jelas mencerminkan struktur, dimensi, dan persyaratan konstruksi dari sistem fondasi. Melalui artikel ini, BMB Steel memberikan informasi lebih rinci mengenai gambar fondasi strip untuk rumah dua lantai, standar teknis terkait, prosedur konstruksi, dan pertimbangan yang diperlukan untuk memastikan pekerjaan fondasi dilakukan dengan benar dan dengan akurasi yang tinggi.

1. Gambar fondasi strip untuk rumah dua lantai

Dibandingkan dengan fondasi rumah satu lantai, konstruksi fondasi strip untuk rumah dua lantai memerlukan akurasi teknis yang lebih tinggi dan harus dilakukan dengan lebih hati-hati dan presisi.

Fondasi strip untuk rumah dua lantai terdiri dari lapisan beton, pelat fondasi, balok fondasi, besi tulangan, di samping komponen struktural terkait lainnya. Elemen-elemen ini terhubung erat untuk membentuk sistem fondasi yang stabil, memastikan urutan konstruksi yang tepat dan kepatuhan teknis.

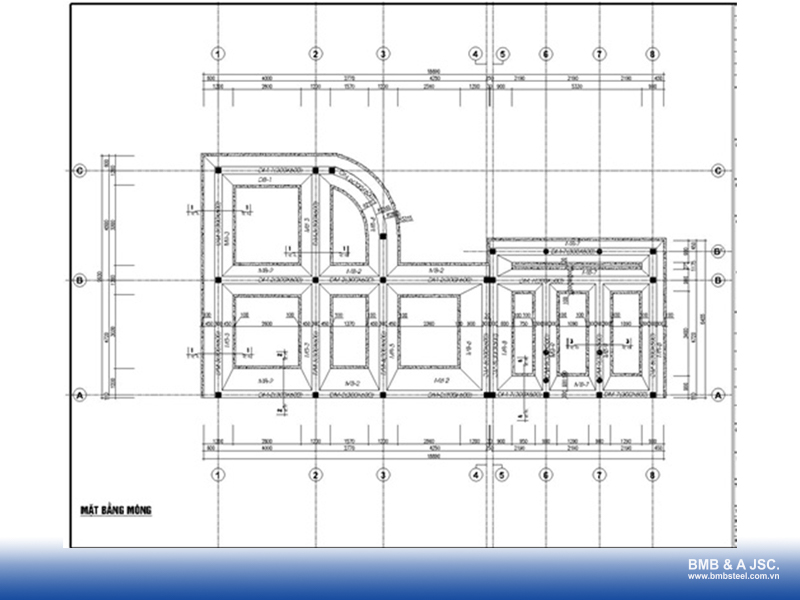

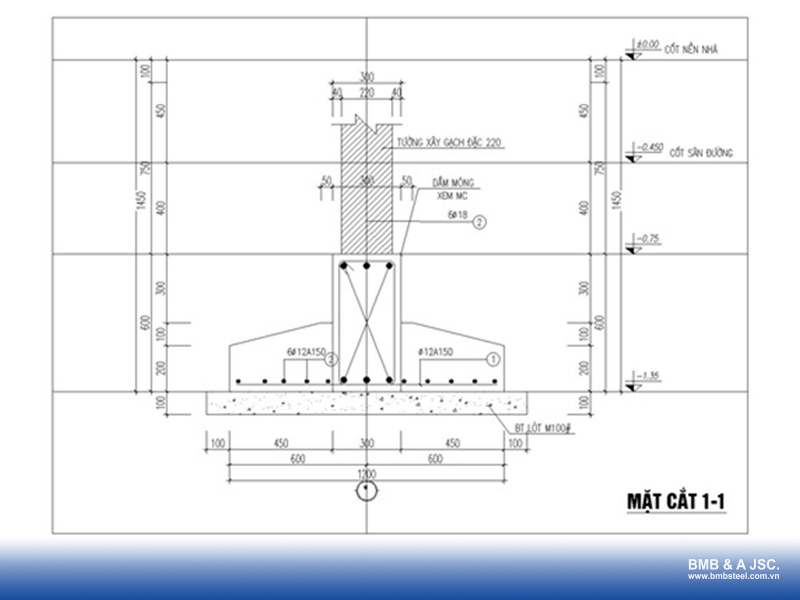

Berikut adalah gambar referensi untuk konstruksi fondasi strip untuk rumah dua lantai:

2. Standar untuk gambar fondasi strip untuk rumah dua lantai

Fondasi strip untuk rumah dua lantai adalah jenis fondasi dengan panjang yang secara signifikan lebih besar daripada lebar, umumnya diatur di bawah dinding atau kolom untuk meningkatkan kapasitas beban struktural.

Bergantung pada persyaratan teknis spesifik dan solusi desain, arsitek menerapkan berbagai metode perhitungan untuk fondasi strip berdasarkan standar terkait.

2.1. Dimensi gambar fondasi strip untuk rumah dua lantai

Untuk memastikan daya tahan dan keamanan selama operasional, parameter dimensi yang ditunjukkan dalam gambar fondasi strip untuk rumah dua lantai memainkan peran penting. Secara spesifik:

• Dimensi balok fondasi: Balok fondasi umumnya memiliki lebar sekitar 300 mm dan tinggi berkisar antara 500-700 mm. Dimensi ini sering ditentukan menggunakan prinsip sekitar 1/10 dari panjang bentang terbesar bangunan untuk memastikan kapasitas lentur yang memadai.
• Struktur tulangan balok fondasi: Tulangan longitudinal umumnya terdiri dari 6 batang dengan diameter berkisar dari Φ18 hingga Φ22. Pengikat biasanya menggunakan baja Φ8, diatur dengan jarak 150 mm, yang dinyatakan sebagai Φ8a150.
• Tulangan pelat fondasi: Pelat fondasi umumnya memiliki lebar 900-1200 mm dan tinggi sekitar 350 mm. Umumnya, pelat ini diperkuat dengan baja Φ12a150 untuk mendistribusikan beban dari balok fondasi ke area tanah yang lebih luas, membantu mengurangi retakan dan meminimalkan risiko pengendapan yang tidak merata.

2.2. Jarak kolom, balok, fondasi, dan pengikat

Menentukan jarak kolom, balok, fondasi, dan pengikat dalam gambar fondasi strip untuk rumah dua lantai harus dihitung berdasarkan bentang bersih bangunan. Parameter ini harus memenuhi persyaratan teknis, memastikan tidak lebih kecil dari diameter tulangan dan tidak melebihi batas maksimum yang ditentukan oleh standar.

Pengaturan tulangan harus mematuhi prinsip-prinsip berikut:

• Kedalaman tanam fondasi umumnya berkisar antara 1.2-1.5 m, diukur dari permukaan tanah hingga dasar fondasi, berlaku untuk kondisi tanah yang stabil dan baik.
• Jarak antara lapisan tulangan bawah adalah 25 mm.
• Jarak antara lapisan tulangan atas adalah 30 mm.
• Jika tulangan diatur dalam dua lapisan, jarak antara dua lapisan atas harus 50 mm.
• Pemilik dapat memilih beton mutu M250 untuk fondasi utama untuk memastikan kapasitas beban, dan beton mutu M100 untuk lapisan penyekat untuk menciptakan permukaan kerja yang bersih.
• Saat menggunakan vibrator poker selama konstruksi, ketinggian atas harus cukup untuk memungkinkan pemasukan vibrator dengan benar.
• Jarak antara balok lantai dan balok kerangka harus diatur untuk memastikan sudut yang tepat.

2.3. Spesifikasi teknis material

Selain persyaratan dimensi dan struktural, standar untuk spesifikasi teknis material yang digunakan dalam fondasi strip untuk rumah dua lantai juga penting. Dengan demikian, konstruksi harus memenuhi persyaratan berikut:

• Untuk baja tulangan yang digunakan dalam konstruksi fondasi strip, setiap pengurangan luas penampang selama pembersihan atau transportasi tidak boleh melebihi batas yang diizinkan. Pengurangan maksimum yang diizinkan ditentukan sebesar 2% dari diameter baja.
• Tulangan harus dipasang dengan kokoh sebelum konstruksi menggunakan penyangga atau blok penutup beton. Jarak penyangga ini harus mengikuti rasio yang sesuai untuk meminimalkan perpindahan selama konstruksi.
• Formwork untuk pencetakan beton harus memenuhi persyaratan ketebalan dan kapasitas beban dan tidak boleh deformasi di bawah berat beton.
• Beton harus dicampur dalam proporsi yang benar, dijaga kebersihannya, dan bebas dari kotoran untuk memastikan kualitas dan daya tahan fondasi.

2.4. Prinsip-prinsip untuk menentukan kedalaman fondasi strip untuk rumah dua lantai

Kedalaman fondasi strip untuk rumah dua lantai secara langsung mempengaruhi stabilitas struktur. Jika fondasi tidak tertanam cukup dalam, bangunan dapat mengalami pengendapan yang tidak merata, retakan dinding, atau deformasi struktural selama penggunaan.

Menentukan kedalaman fondasi harus mengikuti prinsip-prinsip berikut:

• Berdasarkan kondisi tanah: Kedalaman fondasi harus memastikan bahwa dasar fondasi sepenuhnya diletakkan pada lapisan tanah yang baik dengan struktur stabil dan kapasitas beban yang tinggi. Fondasi tidak boleh dibangun di atas tanah lemah seperti lumpur atau tanah baru yang diisi yang belum dipadatkan dengan baik, karena tanah ini rentan terhadap pemindahan dan deformasi seiring waktu, yang mempengaruhi keselamatan struktural.
• Berdasarkan tinggi bangunan dan beban: Semakin besar dan berat bangunan, semakin besar beban yang dialihkan ke fondasi, memerlukan penanaman yang lebih dalam untuk mendistribusikan gaya secara merata ke lapisan tanah yang lebih rendah. Berdasarkan pengalaman desain praktis, kedalaman fondasi (H) harus lebih besar atau sama dengan 1/15 dari total tinggi bangunan.
• Kasus desain khusus: Untuk bangunan dengan basement atau semi-basement, perhitungan kedalaman fondasi menjadi lebih kompleks dan memerlukan arsitek berpengalaman. Dalam kasus seperti itu, fondasi harus menahan tidak hanya beban vertikal tetapi juga tekanan lateral tanah, berfungsi sebagai bagian dari struktur dinding basement.

3. Proses konstruksi fondasi strip untuk rumah dua lantai

Proses konstruksi fondasi strip untuk rumah dua lantai memerlukan akurasi tinggi dan harus mengikuti gambar desain secara ketat. Seluruh proses mencakup langkah-langkah berikut:

3.1. Survei geoteknik dan persiapan lokasi

Survei geoteknik dilakukan untuk memeriksa kembali kondisi tanah, sehingga menentukan apakah fondasi strip sesuai untuk kondisi lokasi yang sebenarnya.

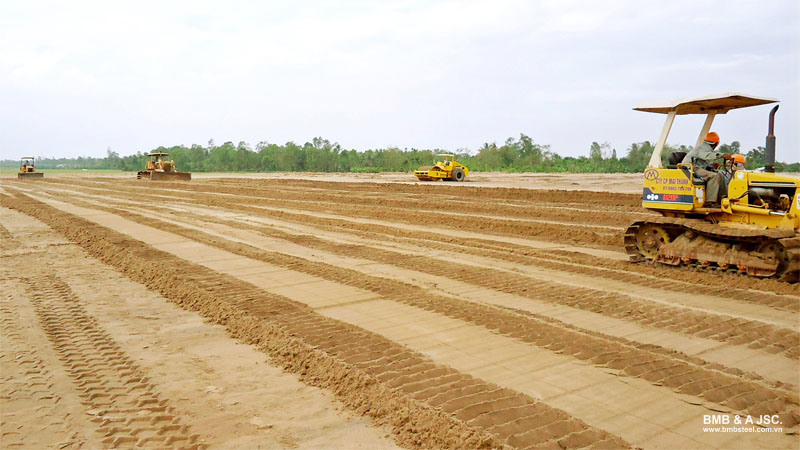

Pada saat yang sama, area konstruksi dibersihkan dengan menghilangkan pohon, limbah, dan struktur yang ada untuk memastikan lingkungan kerja yang aman. Setelah itu, berdasarkan gambar desain, insinyur menggunakan peralatan khusus untuk menentukan garis tengah fondasi dan sumbu kolom dengan akurat.

3.2. Penggalian parit pondasi dan penempatan beton penyekat

Penggalian parit fondasi dilakukan baik secara mekanis maupun manual sesuai dimensi, bentuk, dan kedalaman tepat yang ditunjukkan dalam gambar. Dasar parit diratakan dan dipadatkan untuk menciptakan dasar yang stabil.

Selanjutnya, lapisan beton penyekat dengan ketebalan sekitar 100mm dicor untuk menciptakan permukaan kerja yang bersih, memfasilitasi pembuatan tulangan, dan mencegah beton fondasi utama kehilangan air semen ke dalam tanah, sehingga membantu fondasi mencapai kekuatan yang lebih baik.

3.3. Pembuatan dan pemasangan tulangan

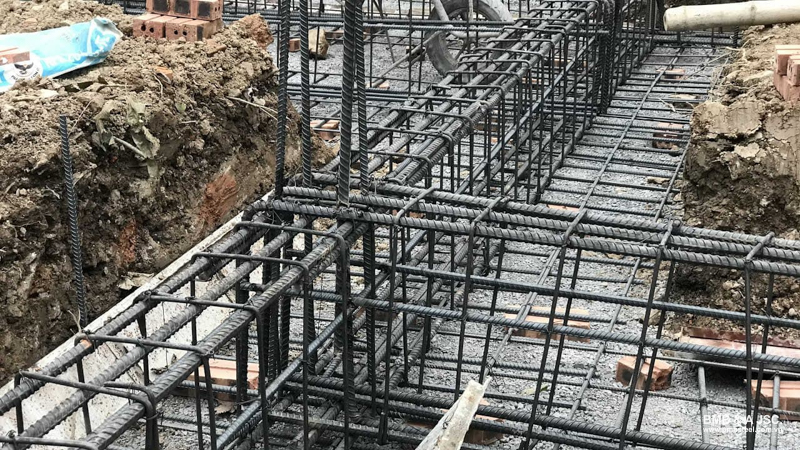

Pada tahap ini, tulangan dibuat dengan memotong dan membengkokkan sesuai spesifikasi teknis yang dibutuhkan. Baja yang digunakan harus memenuhi standar kekuatan dan duktilitas, memiliki permukaan bersih bebas dari karat, dan sesuai dengan dimensi yang dirancang.

Sambungan baja juga harus mematuhi persyaratan teknis, di mana sambungan las harus sama dengan atau lebih besar dari 10 kali diameter batang baja, sementara sambungan terikat harus mencapai setidaknya 30 kali diameter batang untuk memastikan konektivitas yang tepat.

3.4. Pemasangan formwork dan pencucian beton

Kontraktor memasang formwork untuk membentuk fondasi dan balok fondasi. Formwork harus dirakit dengan kokoh dan erat untuk mencegah kebocoran atau deformasi selama pencucian beton.

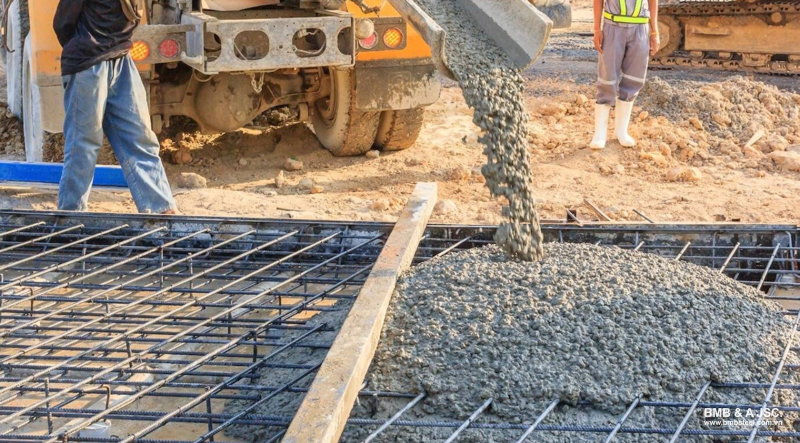

Setelah menyelesaikan inspeksi dan penerimaan tulangan dan formwork, beton dicor terus menerus dan dipadatkan menggunakan vibrator untuk menghilangkan gelembung udara, membantu fondasi mencapai struktur yang padat dan merata.

3.5. Perawatan dan penyelesaian

Setelah pencucian beton, perawatan air terus menerus harus dilakukan selama setidaknya 7 hari pertama untuk membantu beton mencapai kekuatan maksimum dan meminimalkan retakan yang disebabkan oleh pengeringan yang cepat. Setelah beton telah mencapai kekerasan yang cukup, biasanya setelah sekitar 24-48 jam, formwork dapat dilepas, dan konstruksi dapat dilanjutkan ke tahap berikutnya.

4. Catatan tentang desain dan konstruksi fondasi strip untuk rumah dua lantai

Daya tahan dan stabilitas sebuah rumah sangat bergantung pada kualitas fondasinya. Oleh karena itu, selama desain dan konstruksi fondasi strip untuk rumah dua lantai, isu-isu penting berikut harus dipertimbangkan dengan hati-hati:

4.1. Tulangan untuk kondisi tanah lemah

Untuk area dengan tanah lemah seperti tanah liat lunak, lumpur, pasir yang mengalir, dll., tanah harus dirawat sebelum membangun fondasi strip untuk meminimalkan risiko pemindahan, retakan, atau ketidakstabilan struktural. Beberapa solusi yang umum diterapkan meliputi:

• Penguatan menggunakan tiang melaleuca/eucalyptus: Metode ini cocok untuk daerah yang tergenang air. Tiang melaleuca didorong hingga kedalaman sekitar 2.5-3.5m dengan kepadatan standar sekitar 25 tiang/m², menembus lapisan tanah lemah dan beranchor ke lapisan tanah yang lebih kuat di bawah. Pemasangan tiang umumnya dilakukan menggunakan palu getar atau pemandu manual, mengikuti urutan spiral dari luar ke dalam untuk memastikan keselarasan vertikal.
• Bedding pasir atau batu pecah: Diterapkan ketika lapisan tanah lemah kurang dari 3m tebal. Tanah lemah digali sepenuhnya dan diganti dengan pasir atau batu pecah yang memiliki kapasitas beban yang lebih baik. Material ditempatkan dalam lapisan 20-30cm tebal dan dipadatkan dengan mesin hingga tingkat pemadatan yang diinginkan tercapai, yang biasanya ditunjukkan sebagai K ≥ 0.9.
• Memperlebar jejak fondasi: Meningkatkan area kontak antara fondasi dan tanah membantu mengurangi tekanan yang ditransmisikan ke tanah. Misalnya, lebar jejak dapat diperlebar dari 1.0m menjadi sekitar 1.2-1.4m, tergantung pada perhitungan insinyur berdasarkan kapasitas beban tanah yang telah dirawat.
• Meningkatkan kekakuan keseluruhan sistem fondasi: Ini dapat dicapai dengan meningkatkan tinggi balok fondasi, menambahkan lebih banyak tulangan longitudinal, atau memasang balok pengikat tambahan sehingga sistem fondasi bekerja lebih merata dan menjadi lebih stabil.

4.2. Pemilihan material berkualitas

Saat ini, terdapat banyak jenis material konstruksi yang tersedia di pasaran. Untuk bangunan perumahan, material yang memenuhi standar kualitas harus selalu diprioritaskan. Namun, pemilik rumah juga harus mempertimbangkan dan memilih material yang sesuai dengan kondisi dan persyaratan proyek yang sebenarnya.

4.3. Kepatuhan pada desain dan pemilihan kontraktor yang terpercaya

Selama konstruksi, tenaga kerja harus mengikuti gambar desain yang disetujui dan aturan konstruksi yang ditetapkan. Kepatuhan yang tepat membantu meminimalkan risiko seperti pemindahan fondasi, retakan lantai, atau kerusakan struktural.

Oleh karena itu, memilih kontraktor yang profesional dan berpengalaman sangat penting, terutama untuk proyek dengan persyaratan teknis tinggi. Disarankan untuk menghindari memberikan tugas konstruksi kritis kepada tim yang kurang pengalaman atau pelatihan formal yang cukup.

Gambar fondasi strip untuk rumah dua lantai memainkan peran penting di seluruh proses konstruksi. Semua aspek harus dilaksanakan secara ketat sesuai dengan gambar, termasuk penentuan dimensi, pengaturan tulangan, pemilihan material, prosedur konstruksi, dan pertimbangan teknis. Kepatuhan penuh terhadap persyaratan ini membantu memastikan bahwa fondasi tetap kuat, aman, dan stabil sepanjang masa layanan bangunan.

Melalui artikel ini, BMB Steel berharap Anda telah memperoleh pemahaman yang komprehensif mengenai fondasi strip untuk rumah dua lantai, sehingga memudahkan Anda untuk mengevaluasi dan memilih solusi yang sesuai untuk proyek konstruksi Anda.
