Tiêu chuẩn bản vẽ móng băng nhà 2 tầng và các bước thi công

Bản vẽ móng băng nhà 2 tầng là tài liệu kỹ thuật quan trọng, phản ánh đầy đủ cấu tạo, kích thước và yêu cầu thi công của hệ móng. Thông qua bài viết này, BMB Steel sẽ cung cấp chi tiết hơn về bản vẽ móng băng nhà 2 tầng, các tiêu chuẩn kỹ thuật liên quan, quy trình thi công và những lưu ý cần thiết để việc làm móng được thực hiện đúng kỹ thuật và đảm bảo độ chính xác.

1. Bản vẽ móng băng nhà 2 tầng

So với móng của nhà 1 tầng, quá trình thi công móng băng cho nhà 2 tầng yêu cầu kỹ thuật cao hơn và cần được thực hiện cẩn trọng, chính xác hơn.

Móng băng nhà 2 tầng được cấu tạo từ lớp bê tông, bản móng, dầm móng, thép móng, cùng nhiều chi tiết kết cấu liên quan. Các bộ phận này được liên kết chặt chẽ với nhau nhằm hình thành một hệ móng ổn định, đảm bảo đúng trình tự và kỹ thuật thi công.

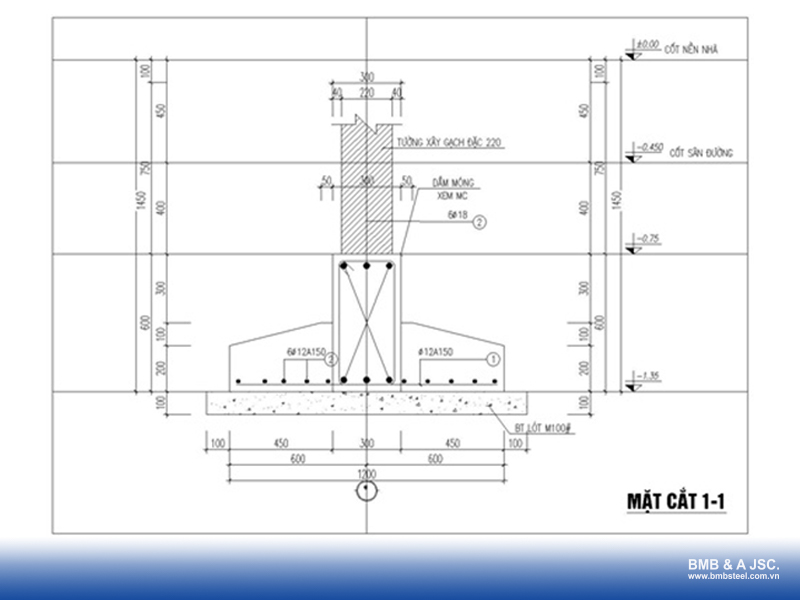

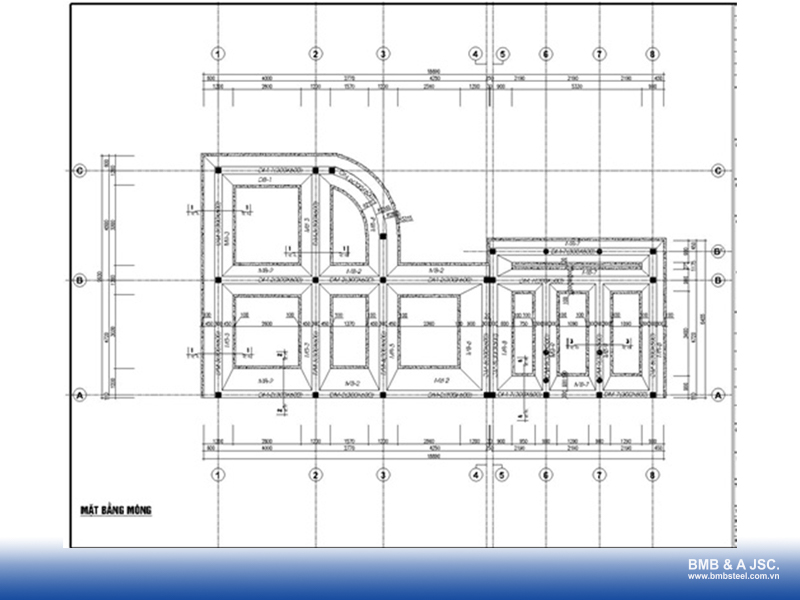

Dưới đây là bản vẽ mang tính tham khảo móng băng nhà 2 tầng:

2. Tiêu chuẩn bản vẽ móng băng nhà 2 tầng

Móng băng nhà 2 tầng là dạng móng có kích thước chiều dài vượt trội so với chiều rộng, thường được bố trí bên dưới tường hoặc cột nhằm nâng cao khả năng chịu lực cho công trình.

Tùy theo yêu cầu kỹ thuật và phương án thiết kế cụ thể, kiến trúc sư sẽ áp dụng các phương pháp tính toán móng băng dựa trên những tiêu chuẩn khác nhau.

2.1. Kích thước bản vẽ móng băng nhà 2 tầng

Để công trình đạt độ bền vững và an toàn trong quá trình sử dụng, các thông số kích thước thể hiện trong bản vẽ móng băng nhà 2 tầng giữ vai trò đặc biệt quan trọng. Cụ thể như sau:

• Kích thước dầm móng: Dầm móng thường có bề rộng khoảng 300mm, chiều cao dao động từ 500-700mm. Kích thước này thường được xác định theo nguyên tắc lấy khoảng 1/10 chiều dài nhịp lớn nhất của công trình nhằm đảm bảo khả năng chịu lực uốn.
• Kết cấu cốt thép dầm móng: Thép dọc phổ biến là 6 thanh với đường kính từ Φ18 đến Φ22. Thép đai thường sử dụng thép Φ8, bố trí với bước đai 150mm, ký hiệu Φ8a150.
• Thép bản móng: Bản móng thường có bề rộng 900-1200mm, chiều cao dao động khoảng 350mm. Thường được gia cường bằng thép Φ12a150, có tác dụng phân tán tải trọng từ dầm móng xuống nền đất trên diện tích rộng hơn, góp phần hạn chế nứt và giảm nguy cơ lún không đều.

2.2. Khoảng cách bố trí cột dầm, móng, đai thép

Việc xác định khoảng cách bố trí cột, dầm, móng và đai thép trong bản vẽ móng băng nhà 2 tầng cần được tính toán dựa trên khoảng cách thông thủy của công trình. Các thông số này phải đáp ứng yêu cầu kỹ thuật, đảm bảo không nhỏ hơn đường kính cốt thép và không vượt quá giới hạn cho phép theo tiêu chuẩn.

Quá trình bố trí cốt thép cần tuân thủ những nguyên tắc sau:

• Chiều sâu chôn móng thường dao động trong khoảng 1,2-1,5m, tính từ mặt đất đến đáy móng, áp dụng đối với nền đất có điều kiện tốt và ổn định.
• Khoảng cách giữa lớp cốt thép đặt phía dưới là 25mm.
• Khoảng cách giữa lớp cốt thép đặt phía trên là 30mm.
• Trường hợp bố trí cốt thép thành hai lớp, khoảng cách giữa hai lớp phía trên cần đạt 50mm.
• Gia chủ có thể lựa chọn bê tông mác M250 cho phần móng chính nhằm đảm bảo khả năng chịu lực, và mác M100 cho lớp bê tông lót để tạo bề mặt thi công sạch.
• Khi thi công bằng đầm dùi, khoảng hở phía trên phải đủ để đầm dùi có thể đưa vào dễ dàng.
• Khoảng cách giữa dầm sàn và dầm khung cần được bố trí đảm bảo tạo thành góc vuông.

2.3. Thông số kỹ thuật nguyên vật liệu

Bên cạnh các yêu cầu về kích thước và kết cấu, tiêu chuẩn về thông số kỹ thuật vật liệu sử dụng cho móng băng nhà 2 tầng cũng giữ vai trò quan trọng. Theo đó, quá trình thi công cần đáp ứng các yêu cầu sau:

• Đối với cốt thép sử dụng trong thi công móng băng, phần tiết diện bị hao hụt trong quá trình làm sạch hoặc vận chuyển không được vượt quá mức cho phép. Giới hạn suy giảm tiết diện được quy định tối đa là 2% đường kính thép.
• Cốt thép cần được cố định chắc chắn trước khi thi công bằng chân chó hoặc các cục kê bê tông. Khoảng cách giữa các chân chó hoặc cục kê phải được bố trí theo tỷ lệ phù hợp để hạn chế tình trạng xê dịch trong suốt quá trình thi công.
• Ván khuôn đổ bê tông phải đáp ứng yêu cầu về độ dày và khả năng chịu lực, đồng thời không bị biến dạng khi chịu tác động của trọng lượng bê tông.
• Bê tông sử dụng cần được trộn đúng tỷ lệ, đảm bảo sạch và không lẫn tạp chất nhằm duy trì chất lượng và độ bền của móng.

2.4. Nguyên tắc xác định chiều sâu móng băng nhà 2 tầng

Chiều sâu móng băng nhà 2 tầng là yếu tố ảnh hưởng trực tiếp đến độ ổn định của công trình. Nếu móng được chôn không đủ sâu, công trình có nguy cơ xảy ra lún lệch, nứt tường hoặc làm biến dạng kết cấu trong quá trình sử dụng.

Việc xác định chiều sâu móng băng nhà 2 tầng cần tuân theo một số nguyên tắc sau:

• Dựa vào điều kiện nền đất: Chiều sâu móng phải đảm bảo đáy móng nằm hoàn toàn trên lớp đất tốt, có kết cấu ổn định và khả năng chịu tải cao. Không nên thi công móng trên các lớp đất yếu như đất bùn hoặc đất san lấp mới chưa được đầm nén kỹ, vì những loại đất này dễ lún và biến dạng theo thời gian, ảnh hưởng đến độ an toàn của công trình.
• Theo chiều cao và tải trọng công trình: Công trình có quy mô càng lớn thì tải trọng truyền xuống móng càng cao, do đó móng cần được chôn sâu hơn để phân tán lực hợp lý xuống các lớp đất bên dưới. Theo kinh nghiệm thiết kế, chiều sâu chôn móng (H) nên lớn hơn hoặc bằng 1/15 tổng chiều cao của công trình.
• Trường hợp có thiết kế đặc biệt: Với các công trình có tầng hầm hoặc bán hầm, việc tính toán chiều sâu móng trở nên phức tạp hơn và cần được thực hiện bởi kiến trúc sư có kinh nghiệm. Trong trường hợp này, móng không chỉ chịu tải trọng theo phương thẳng đứng mà còn phải tiếp nhận áp lực ngang từ đất, đồng thời đóng vai trò như một phần của kết cấu tường hầm.

3. Quy trình xây dựng móng băng nhà 2 tầng

Quy trình thi công móng băng nhà 2 tầng yêu cầu độ chính xác cao và phải thực hiện đúng theo bản vẽ thiết kế. Toàn bộ quá trình bao gồm các bước sau:

3.1. Khảo sát địa chất và chuẩn bị mặt bằng

Khảo sát địa chất được tiến hành nhằm kiểm tra lại đặc điểm nền đất, qua đó xác định móng băng có phù hợp với điều kiện thực tế hay không.

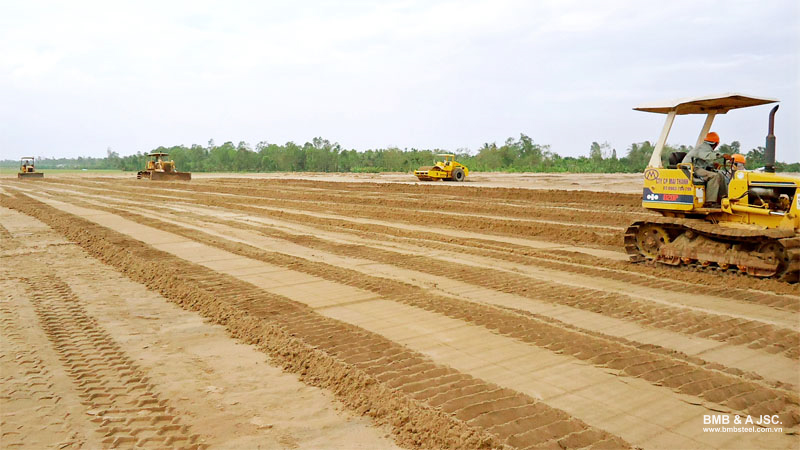

Đồng thời, khu vực thi công sẽ được giải phóng mặt bằng, dọn dẹp cây cối, rác thải và các công trình cũ để đảm bảo môi trường làm việc an toàn. Sau đó, căn cứ theo bản vẽ thiết kế, kỹ sư sử dụng thiết bị chuyên dụng để xác định chính xác tim móng và tim cột.

3.2. Đào hố móng và làm lớp bê tông lót

Công tác đào hố móng được thực hiện bằng máy hoặc thủ công theo đúng kích thước, hình dáng và chiều sâu thể hiện trong bản vẽ. Phần đáy móng sẽ được san phẳng và đầm chặt nhằm tạo nền ổn định.

Tiếp theo, một lớp bê tông lót dày khoảng 100mm được đổ xuống để tạo bề mặt sạch, thuận tiện cho việc gia công cốt thép và hạn chế hiện tượng bê tông móng chính bị mất nước xi măng vào nền đất, giúp móng đạt cường độ tốt hơn.

3.3. Gia công và bố trí cốt thép

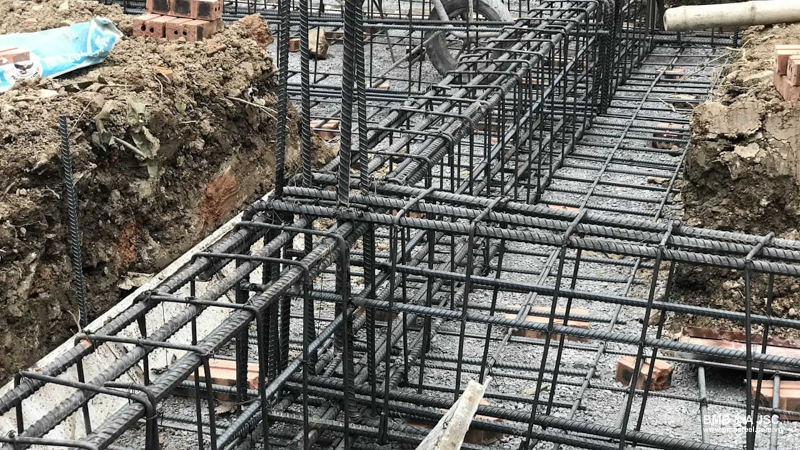

Trong giai đoạn này, cốt thép được gia công bằng cách cắt và uốn theo đúng thông số kỹ thuật yêu cầu. Thép sử dụng phải đáp ứng tiêu chuẩn về độ bền, độ dẻo, có bề mặt sạch, không gỉ sét và đúng kích thước thiết kế.

Các mối nối thép cũng cần tuân thủ quy định kỹ thuật, trong đó mối hàn phải lớn hơn hoặc bằng 10 lần đường kính thanh thép, còn mối buộc phải đạt tối thiểu 30 lần đường kính thép để đảm bảo khả năng liên kết.

3.4. Lắp đặt cốp pha và đổ bê tông

Nhà thầu tiến hành lắp dựng ván khuôn nhằm định hình móng và dầm móng. Cốp pha phải được lắp chắc chắn, kín khít để tránh hiện tượng rò rỉ hoặc biến dạng khi đổ bê tông.

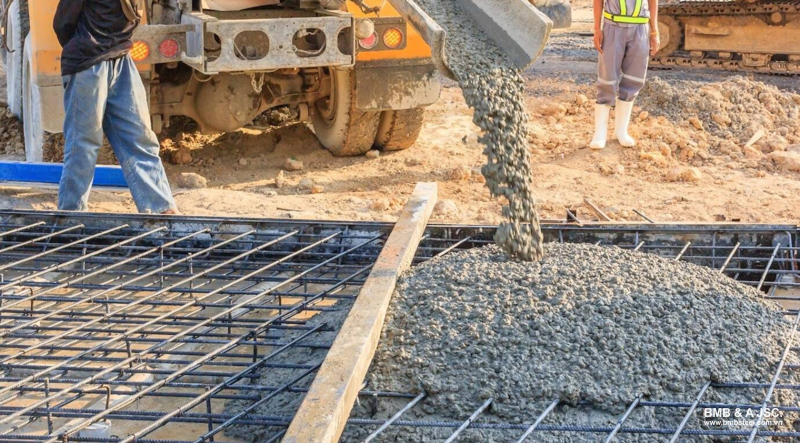

Sau khi hoàn tất công tác nghiệm thu cốt thép và ván khuôn, bê tông được đổ liên tục và đầm chặt bằng đầm dùi để loại bỏ bọt khí, giúp móng đạt độ đặc chắc và đồng nhất.

3.5. Bảo dưỡng và hoàn thiện

Sau khi đổ bê tông, cần tiến hành tưới nước bảo dưỡng liên tục trong ít nhất 7 ngày đầu nhằm giúp bê tông đạt cường độ tối đa và hạn chế nứt do khô nhanh. Khi bê tông đã đủ độ cứng, thường sau khoảng 24-48 giờ, ván khuôn có thể được tháo dỡ và tiếp tục chuyển sang các hạng mục thi công tiếp theo.

4. Lưu ý khi thiết kế và xây dựng móng băng nhà 2 tầng

Độ bền và sự ổn định của ngôi nhà phụ thuộc lớn vào chất lượng móng. Vì vậy, trong quá trình thiết kế và thi công móng băng nhà 2 tầng, cần chú ý một số vấn đề quan trọng sau:

4.1. Gia cố đối với nền đất yếu

Đối với những khu vực có nền đất yếu như sét nhão, bùn, cát chảy,... nền đất cần được xử lý trước khi thi công móng băng nhằm hạn chế nguy cơ lún, nứt hoặc mất ổn định công trình. Một số giải pháp thường được áp dụng gồm:

• Gia cố bằng cừ tràm/cừ bạch đàn: Phù hợp với khu vực đất ngập nước. Cừ tràm được đóng xuống độ sâu khoảng 2,5-3,5m với mật độ tiêu chuẩn khoảng 25 cây/m², xuyên qua lớp đất yếu và cắm vào lớp đất tốt hơn bên dưới. Quá trình đóng cừ thường sử dụng máy rung hoặc vồ, trình tự từ ngoài vào trong theo dạng hình xoắn ốc để đảm bảo độ thẳng đứng.
• Làm đệm cát, đệm đá: Áp dụng khi lớp đất yếu có chiều dày dưới 3m. Lớp đất yếu sẽ được đào bỏ hoàn toàn và thay thế bằng cát hoặc đá có khả năng chịu lực tốt hơn. Vật liệu được đổ thành từng lớp dày 20-30cm và đầm chặt bằng máy cho đến khi đạt độ chặt yêu cầu, thường ký hiệu K ≥ 0,9.
• Mở rộng bản đế móng: Việc tăng diện tích tiếp xúc của móng với nền đất giúp giảm áp lực truyền xuống đất. Chẳng hạn, bản đế móng có thể được mở rộng từ 1,0m lên khoảng 1,2-1,4m, tùy theo tính toán của kỹ sư dựa trên khả năng chịu tải của nền đất sau gia cố.
• Tăng độ cứng tổng thể của hệ móng: Có thể thực hiện bằng cách tăng chiều cao dầm móng, bổ sung hàm lượng cốt thép dọc hoặc bố trí thêm hệ giằng móng để hệ móng làm việc đồng bộ và vững chắc hơn.

4.2. Lựa chọn nguyên vật liệu chất lượng

Trên thị trường hiện nay có nhiều loại vật liệu thi công khác nhau. Đối với công trình nhà ở, các vật liệu đảm bảo chất lượng luôn cần được ưu tiên sử dụng. Tuy nhiên, gia chủ cũng cần cân nhắc và lựa chọn vật liệu phù hợp với điều kiện thực tế của công trình.

4.3. Tuân thủ thiết kế và lựa chọn đơn vị uy tín

Trong quá trình thi công, đội ngũ thợ cần thực hiện đúng theo bản vẽ thiết kế và các quy định xây dựng đã đề ra. Việc tuân thủ này giúp hạn chế các rủi ro như lún móng, nứt nền hoặc hư hỏng kết cấu.

Do đó, lựa chọn đơn vị thi công chuyên nghiệp, có kinh nghiệm là yếu tố rất quan trọng, đặc biệt với những công trình yêu cầu kỹ thuật cao. Nên hạn chế giao các hạng mục quan trọng cho đội thợ chưa có đủ kinh nghiệm hoặc chưa được đào tạo bài bản.

Bản vẽ móng băng nhà 2 tầng đóng vai trò then chốt trong quá thi công công trình. Tất cả đều cần được thực hiện đúng theo bản vẽ bao gồm việc xác định kích thước, bố trí cốt thép, lựa chọn vật liệu đến quy trình xây dựng và các lưu ý kỹ thuật. Việc tuân thủ đầy đủ các yêu cầu này sẽ góp phần đảm bảo móng nhà vững chắc, an toàn và ổn định trong suốt quá trình sử dụng.

Qua bài viết trên, BMB Steel mong rằng bạn đã có thêm kiến thức tổng quan về móng băng nhà 2 tầng, qua đó dễ dàng cân nhắc và lựa chọn giải pháp phù hợp cho việc xây dựng công trình của mình.
