Bản vẽ shop drawing là gì? Vai trò & quy trình thực hiện

Trong lĩnh vực xây dựng, để đảm bảo thi công chính xác và đúng thiết kế, các bản vẽ kỹ thuật đóng vai trò vô cùng quan trọng. Tuy nhiên, bản vẽ thiết kế ban đầu thường chưa đủ chi tiết để triển khai ngoài công trường. Đây là lý do bản vẽ shop drawing ra đời và trở thành tài liệu không thể thiếu trong quá trình thi công. Vậy bản vẽ shop drawing là gì, có vai trò như thế nào và được triển khai ra sao? Bài viết dưới đây, BMB Steel sẽ giúp bạn hiểu rõ toàn diện về shop drawing trong xây dựng.

1. Bản vẽ shop drawing là gì?

Nhìn chung, các bản vẽ thiết kế ban đầu chỉ thể hiện phương án sơ bộ, chưa đủ chi tiết để triển khai thi công thực tế ngoài công trường. Để thi công chính xác từng hạng mục, cần bổ sung một loại bản vẽ chi tiết hơn gọi là bản vẽ shop drawing. Vậy bản vẽ shop drawing là gì?

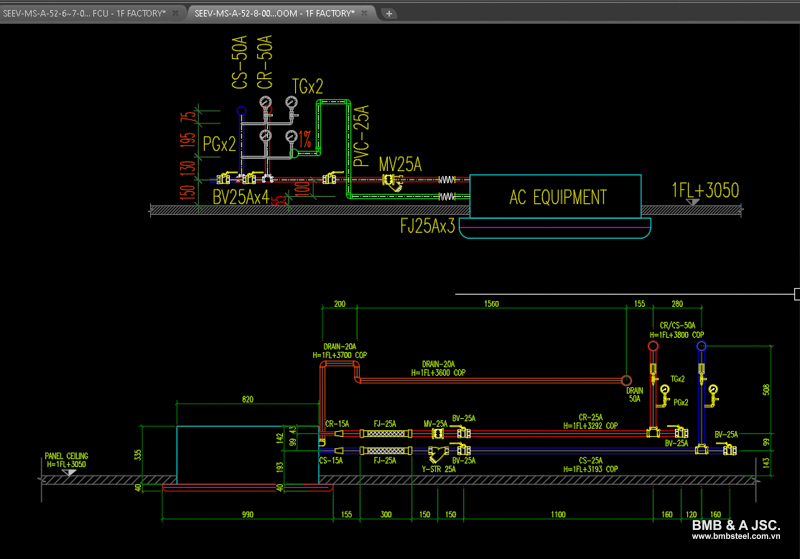

Bản vẽ shop drawing là bản vẽ kỹ thuật chi tiết, được lập dựa trên bản vẽ thiết kế kỹ thuật đã được phê duyệt, kết hợp với các yêu cầu kỹ thuật (Spec) do chủ đầu tư cung cấp. Trên cơ sở các tài liệu này, nhà thầu sẽ triển khai bản vẽ shop drawing cho từng hạng mục công việc cụ thể thuộc phạm vi thi công của mình và trình chủ đầu tư xem xét, phê duyệt.

Nội dung bản vẽ shop drawing thể hiện đầy đủ kích thước, cấu tạo chi tiết, loại vật liệu cũng như các yêu cầu kỹ thuật cần thiết, nhằm đảm bảo quá trình thi công được thực hiện một cách chính xác.

Một số loại bản vẽ shop drawing phổ biến bao gồm: shop drawing kết cấu thép, shop drawing hạng mục ốp lát, shop drawing trần vách thạch cao, shop drawing hệ thống điện chiếu sáng trong nhà.

Xem thêm: Nhà thép tiền chế là gì? Thông tin và báo giá xây dựng mới nhất 2025

2. Vai trò của shop drawing trong xây dựng

Trong quá trình thi công công trình, hầu hết các hạng mục đều cần đến bản vẽ shop drawing. Thực tế, các bản vẽ thiết kế thường chỉ thể hiện ý tưởng và giải pháp tổng thể, chưa phản ánh đầy đủ các thông tin chi tiết về cấu tạo, liên kết và biện pháp thi công của từng hạng mục.

Để hiểu rõ kết cấu và yêu cầu kỹ thuật của công trình, kỹ sư thi công thường phải tổng hợp thông tin từ nhiều bản vẽ khác nhau. Trong khi đó, bản vẽ shop drawing được triển khai trực tiếp từ bản vẽ kết cấu và bản vẽ kiến trúc, nên có tính hệ thống, đầy đủ và chi tiết hơn.

Bản vẽ shop drawing còn là một phần không thể thiếu trong hồ sơ và hợp đồng thi công. Loại bản vẽ này được sử dụng làm căn cứ để tổ chức thi công, kiểm tra, nghiệm thu, lập bản vẽ hoàn công sau khi công trình hoàn thành.

Xem thêm: Gia công kết cấu thép là gì? Quy trình sản xuất và chi tiết tiêu chuẩn

3. Các hạng mục của shop drawing

Bản vẽ shop drawing thường được triển khai theo từng hạng mục cụ thể, tương ứng với các phần việc trong quá trình thi công công trình. Thông thường, shop drawing bao gồm các hạng mục chính sau:

• Bản vẽ kết cấu: Cung cấp đầy đủ thông tin về cấu trúc chịu lực của công trình, bao gồm chi tiết các cấu kiện như bê tông, cốt thép, dầm, sàn,...
• Bản vẽ kiến trúc: Thể hiện các chi tiết hoàn thiện của công trình, vị trí, kích thước và cấu tạo của các bộ phận như cửa, vách ngăn, tường, sơn hoàn thiện,...
• Bản vẽ cơ điện (MEP): Tập trung vào các hệ thống kỹ thuật bao gồm hệ thống điện, cấp thoát nước, điều hòa không khí, thông gió,...

Xem thêm: Báo giá thi công nhà thép tiền chế mới nhất 2026

4. Quy trình thiết kế bản vẽ shop drawing

Quy trình thiết kế bản vẽ shop drawing được triển khai theo nhiều bước, bắt đầu từ việc tiếp nhận dữ liệu thiết kế ban đầu cho đến khi hoàn thiện và được phê duyệt để đưa vào thi công. Cụ thể, quy trình thường bao gồm các bước sau:

Bước 1: Thu thập thông tin từ bản vẽ thiết kế

Ở bước đầu tiên, kỹ sư tiến hành thu thập và nghiên cứu các tài liệu liên quan như bản vẽ thiết kế kỹ thuật, bản vẽ cơ sở, bản vẽ mời thầu và các yêu cầu kỹ thuật đi kèm.

Bước 2: Triển khai bản vẽ chi tiết

Dựa trên các dữ liệu đã thu thập, kỹ sư tiến hành triển khai bản vẽ shop drawing với mức độ chi tiết cao hơn. Các nội dung như cấu tạo từng bộ phận, liên kết giữa các cấu kiện, biện pháp lắp đặt, loại vật liệu, thông số kỹ thuật cụ thể.

Bước 3: Phối hợp và kiểm tra bản vẽ

Sau khi hoàn thành, bản vẽ shop drawing được gửi đến các bộ phận liên quan như kiến trúc sư, kỹ sư để kiểm tra, đối chiếu. Trong quá trình này, các bên sẽ rà soát tính phù hợp giữa các hạng mục, phát hiện xung đột và đề xuất các điều chỉnh nếu cần thiết.

Bước 4: Điều chỉnh và hoàn thiện

Trên cơ sở các ý kiến phản hồi, bản vẽ shop drawing sẽ được chỉnh sửa nhằm đảm bảo tính khả thi, chính xác và tuân thủ đầy đủ các yêu cầu kỹ thuật. Sau khi hoàn thiện, bản vẽ cuối cùng sẽ được trình chủ đầu tư và các đơn vị có thẩm quyền phê duyệt, làm căn cứ chính thức để triển khai thi công ngoài công trường.

Xem thêm: Top 7 công ty xây dựng nhà thép tiền chế hàng đầu

5. Yêu cầu dành cho kỹ sư khi thực hiện bản vẽ shop drawing

Bên cạnh việc hiểu rõ bản vẽ shop drawing là gì, khi triển khai shop drawing còn cần đáp ứng nhiều yêu cầu chuyên môn và kỹ năng thực tế. Kỹ sư thực hiện shop drawing cần lưu ý các nội dung sau:

Thành thạo phần mềm triển khai bản vẽ shop drawing

Đối với công trình có kết cấu đơn giản, bản vẽ shop drawing có thể được triển khai bởi các phần mềm triển khai bản vẽ 2D điển hình là Autocad. Ngoài ra đối với các dự án lớn có kết cấu phức tạp, kỹ sư triển khai bản vẽ shop drawing cần phải sử dụng thành thạo các phần mềm dựng mô hình 3D như Revit, Tekla Structures để đảm bảo độ chính xác cao và giúp việc điều chỉnh, cập nhật thông tin dự án trở nên dễ dàng và trực quan.

Tuân thủ bản vẽ kỹ thuật

Các bản vẽ kỹ thuật đóng vai trò là cơ sở để triển khai shop drawing, vì vậy kỹ sư không được tự ý vẽ theo suy đoán chủ quan hay bỏ qua nguyên tắc thiết kế. Mọi thông số về kích thước, cấu tạo và vật liệu cần bám sát hồ sơ thiết kế, nhằm đảm bảo các thông tin về khối lượng và vật tư không bị sai lệch, giúp các bên liên quan dễ dàng đọc hiểu và triển khai.

Bám sát bản vẽ cơ sở

Khi chuyển từ bản vẽ cơ sở sang bản vẽ thi công chi tiết, việc đối chiếu và kiểm soát đầy đủ các hạng mục là rất quan trọng, nhằm tránh tình trạng thiếu sót.

Kỹ năng trình bày bản vẽ

Bản vẽ shop drawing ảnh hưởng trực tiếp đến việc xác định kích thước, khối lượng và số lượng vật tư sử dụng, từ đó phục vụ cho công tác dự toán chi phí, nghiệm thu và hoàn công. Vì vậy, bản vẽ cần được trình bày rõ ràng, mạch lạc, đầy đủ thông tin.

Kinh nghiệm làm thực tế

Những kỹ sư thường xuyên tham gia công trường, có khả năng quan sát và hiểu rõ điều kiện thi công thực tế sẽ triển khai shop drawing nhanh hơn và chính xác hơn. Trên thực tế, không ít trường hợp kỹ sư có nền tảng lý thuyết tốt nhưng thiếu kinh nghiệm thi công, dẫn đến khó khăn trong việc hoàn thiện bản vẽ shop drawing một cách hiệu quả.

Qua bài viết, có thể thấy bản vẽ shop drawing là tài liệu kỹ thuật giữ vai trò then chốt trong quá trình thi công xây dựng. Việc hiểu rõ bản vẽ shop drawing là gì, quy trình thiết kế cũng như yêu cầu đối với kỹ sư thực hiện sẽ giúp chủ đầu tư, nhà thầu và kỹ sư hạn chế sai sót và đảm bảo chất lượng công trình.
