什么是施工图? 角色与实施过程

在建筑行业中，技术图纸在确保按照设计进行准确施工中起着关键作用。然而，初步设计图纸往往不够详细，无法在现场实施。这就是为什么车间图纸得以开发并在施工过程中成为不可或缺的文件。因此，什么是车间图纸，它们扮演什么角色，又是如何实施的？在以下文章中，BMB Steel将帮助您全面了解建筑中的车间图纸。

1. 什么是车间图纸？

通常，初步设计图纸仅呈现初步解决方案，且不够详细，无法用于实际施工。为了准确执行每个施工项目，需要一种更详细的图纸，称为车间图纸。那么，什么是车间图纸？

车间图纸是一种详细的技术图纸，基于经批准的技术设计图纸，结合项目所有者提供的技术要求（Spec）进行开发。承包商根据这些文件为其施工范围内的每个具体工作项目准备车间图纸，并提交给项目所有者进行审核和批准。

车间图纸的内容清晰显示确切的尺寸、详细的配置、安装方法、材料类型以及必要的技术要求，确保施工正确进行。

一些常见的车间图纸类型包括：钢结构车间图纸、装修和铺砖车间图纸、石膏天花板和隔断车间图纸、室内电气照明系统车间图纸。

了解更多：13+现代流行的工业建筑图纸

2. 车间图纸在建筑中的作用

在施工过程中，大多数工作项目需要使用车间图纸。在实践中，设计图纸通常只呈现总体概念和一般解决方案，并未提供有关每个具体工作项目的结构、连接和施工方法的详细信息。

为了清楚了解项目的结构细节和技术要求，施工工程师通常需要整合多个图纸中的信息。同时，车间图纸是直接从结构图纸和建筑图纸开发的，使其更加系统、全面和详细。

车间图纸也是施工文件和合同中不可或缺的一部分。它们作为施工执行、检查、验收以及项目完成后编制竣工图的基础。

了解更多：预制钢建筑是什么？您项目的最佳解决方案

3. 车间图纸的类别

车间图纸通常为每个具体工作项目开发，与项目的施工活动相对应。一般来说，车间图纸包括以下主要类别：

• 结构图纸：提供项目承载结构的完整信息，包括混凝土、钢筋、梁、板等详细组件。
• 建筑图纸：显示项目的装修细节，包括门、隔断、墙体、面漆等元素的位置、尺寸和配置。

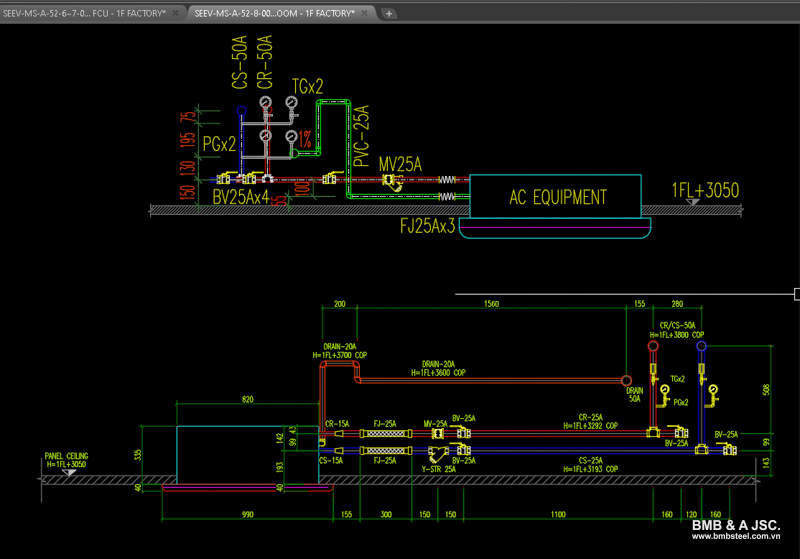

• 机械、电气和管道（MEP）图纸：着重于技术系统，包括电气系统、给排水、空调、通风等。

了解更多：最新工厂建设成本报价

4. 车间图纸设计过程

车间图纸设计过程通过多个步骤进行，从接收初步设计数据到最终确定和获得施工批准。具体流程通常包括以下步骤：

步骤1：收集设计图纸的信息

在第一步中，工程师收集和审核相关文件，如技术设计图纸、基础设计图纸、招标图纸及相关技术要求。

步骤2：开发详细图纸

基于收集的数据，工程师开发出更高细节等级的车间图纸。这包括每个组件的配置、结构元素之间的连接、安装方法、材料规范和具体技术参数等细节。

步骤3：协调和图纸审核

完成后，车间图纸提交给相关方，如建筑师和工程师，进行审核和交叉检查。在这一阶段，对不同学科之间的协调进行审核，识别冲突，并提出必要的调整。

步骤4：修订和最终定稿

根据收到的反馈，修订车间图纸，以确保可行性、准确性，以及完全遵守技术要求。定稿后，图纸提交给项目所有者和相关当局审批，作为现场施工的正式基础。

了解更多：专业预制钢建筑施工过程

5. 工程师准备车间图纸的要求

除了清楚地了解什么是车间图纸，工程师在开发车间图纸时还必须满足各种专业要求并具备实际技能。负责车间图纸的工程师应注意以下几点：

熟练掌握车间图纸软件

对于结构系统简单的项目，可以使用2D绘图软件（通常是AutoCAD）准备车间图纸。然而，对于大规模、结构复杂的项目，负责车间图纸的工程师需要熟练掌握3D建模软件，如Revit或Tekla Structures，以确保高精度，并使项目的更新和修改更加方便和直观。

符合技术图纸的要求

技术图纸是开发车间图纸的基本依据。工程师不得根据个人假设绘制图纸，也不能忽视设计原则。与尺寸、配置和材料相关的所有参数必须严格遵循批准的设计文件，以确保数量和材料的准确性，并使所有利益相关者可以轻松理解和实施图纸。

严格遵循基础设计图纸

当从基础设计图纸转移到详细施工图纸时，仔细交叉检查和全面控制所有工作项目至关重要，以避免遗漏或不一致。

图纸展示技能

车间图纸直接影响尺寸、数量和材料需求的确定，这对成本估算、检查、验收和竣工文件至关重要。因此，车间图纸必须清晰、合乎逻辑并提供完整的信息。

实际施工经验

经常在施工现场工作并能够观察和理解真实施工条件的工程师，可以更快、更准确地开发车间图纸。在实践中，许多工程师拥有强大的理论知识，却缺乏实践施工经验，使得他们难以有效完成车间图纸。

通过这篇文章可以看出，车间图纸是一个在施工过程中发挥关键作用的技术文件。了解什么是车间图纸、设计过程以及参与工程师的要求，有助于项目所有者、承包商和工程师减少错误，确保施工质量。
