Tổng hợp các mẫu bản vẽ nhà ở thép tiền chế chi tiết

Bản vẽ thiết kế là điều cần thiết, quan trọng khi xây dựng nhà. Bản vẽ nhà giúp bạn tiết kiệm thời gian, chi phi trong xây dựng và linh hoạt ứng biến những vấn đề phát sinh. Nhiều chủ nhà muốn xây nhà thép tiền chế nhưng không biết bắt đầu từ đâu? Thiết kế bản vẽ nhà thép tiền chế như thế nào? Cùng BMB Steel tham khảo những bản vẽ nhà ở thép tiền chế chi tiết nhất để giải quyết vấn đề nhé!

1. Kết cấu nhà ở thép tiền chế gồm những gì?

1.1 Kết cấu móng nhà thép tiền chế

Vật liệu làm móng chủ yếu là bê tông và thép. Móng của nhà tiền chế có 3 loại: móng đơn, móng bè hay móng băng. Mỗi loại móng sẽ phù hợp với tính chất địa hình và mặt bằng xây dựng. Đối với các nhà cao tầng thì nên sử dụng móng sâu, điều này sẽ đảm bảo an toàn cho công trình của bạn.

1.2 Bu lông neo

Bu lông neo với hệ thép móng chắc chắn. Loại bu lông này thường được sử dụng là M24 và M27. Công đoạn lắp bu lông rất quan trọng vì nó ảnh hưởng đến những bộ phận khác và những  giai đoạn tiếp theo.

1.3 Bản (đài móng)

Bản móng hình chữ nhật, có độ dốc, có gắn gờ. Bản móng có nhiệm vụ tăng độ gắn chắc chắn của khối bê tông và móng cứng hơn

1.4 Giằng (đà kiềng)

Giằng là bộ phận liên kết các móng lại với nhau và chống đỡ tường.

1.5 Chiều cao của cổ móng

Bộ phận này giúp cho nền đất ổn định và tăng mức độ chịu tải trọng của công trình.

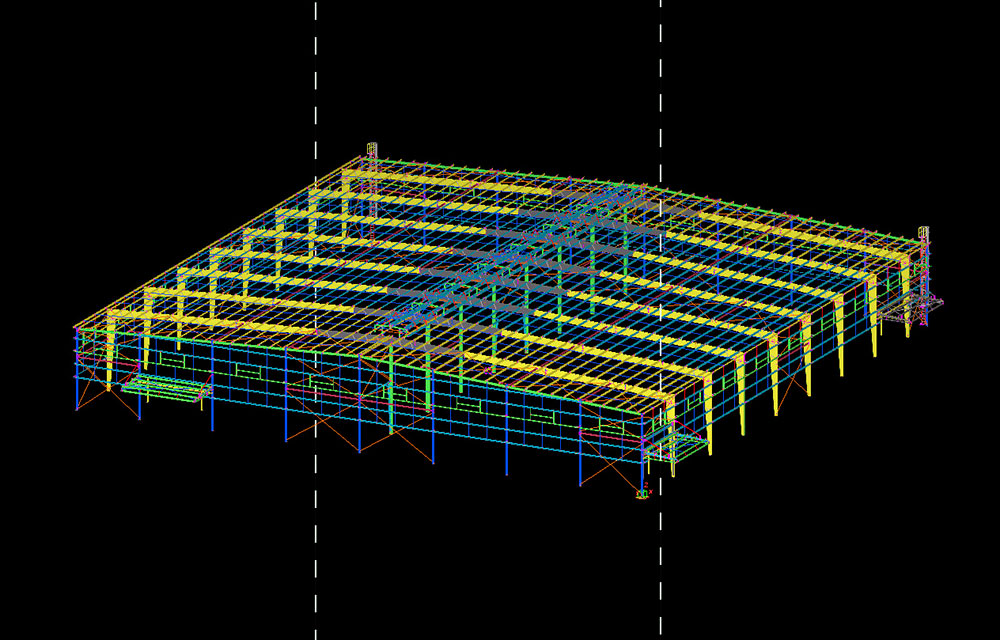

1.6 Khung nhà thép tiền chế dân dụng

Mỗi loại khung phù hợp với từng mục đích xây dựng, sử dụng riêng của khách hàng.

Cấu tạo chính của khung thép là cột và vì kèo, là 2 bộ phận được thiết kế có khả năng chịu trọng lực lớn cực tốt. Hai bộ phận này được liên kết với nhau bằng bu lông và bản mã.

1.7 Xà, hệ giằng (mái, cột)

Công trình có bền hay không phụ thuộc một phần vào giằng và xà, nó giúp duy trì sự ổn định của bộ phần kết cấu khung thép.

Xà kiểu chữ C hoặc chữ Z là thép được mạ kẽm. Mái tôn bên trên được nâng đỡ bằng xà.

1.8 Mái canopy và giếng trời

Mái canopy che nắng, che mưa, được lắp tại vị trí của các cửa.

Giếng trời có tác dụng điều hòa không khí trong nhà, nhà xưởng,... thường được thiết kế nằm trên đỉnh của nhà.

Trong quá trình thiết kế và thi công nhà ở thép tiền chế, các thành phần quan trọng như móng, bu lông neo, khung thép, giằng và hệ xà đóng vai trò then chốt trong việc đảm bảo độ bền vững và ổn định của công trình. Từ khâu lựa chọn loại móng phù hợp với địa hình, cho đến gia công khung thép với các chi tiết cột và vì kèo chịu lực, tất cả đều phải được thực hiện chính xác và tỉ mỉ. Điều này cũng ảnh hưởng trực tiếp đến quá trình gia công kết cấu thép cũng như việc lập các bản vẽ chi tiết cho nhà ở thép tiền chế, nhằm đảm bảo chất lượng và tính thẩm mỹ của công trình.

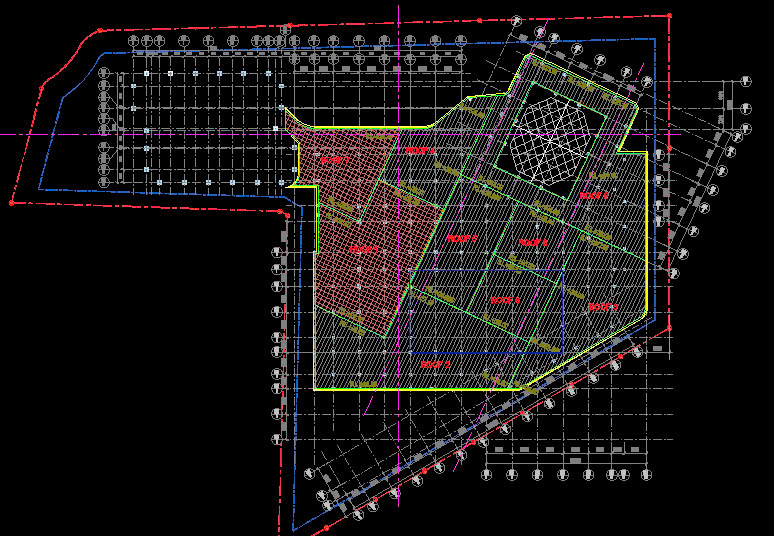

2. Các mẫu bản vẽ nhà ở thép tiền chế

2.1 Bản vẽ nhà thép dân dụng

Ưu điểm nhà thép tiền chế dân dụng:

• Chịu được trọng lực và tải trọng lớn hơn so với gỗ.
• Không thấm nước, không mối.
• Thời gian thi công hoàn tất ngắn.
• Bảo dưỡng sửa chữa cũng dễ dàng hơn.
• Chi phí thi công hợp lý.
• Độ bền lên đến 100 năm.

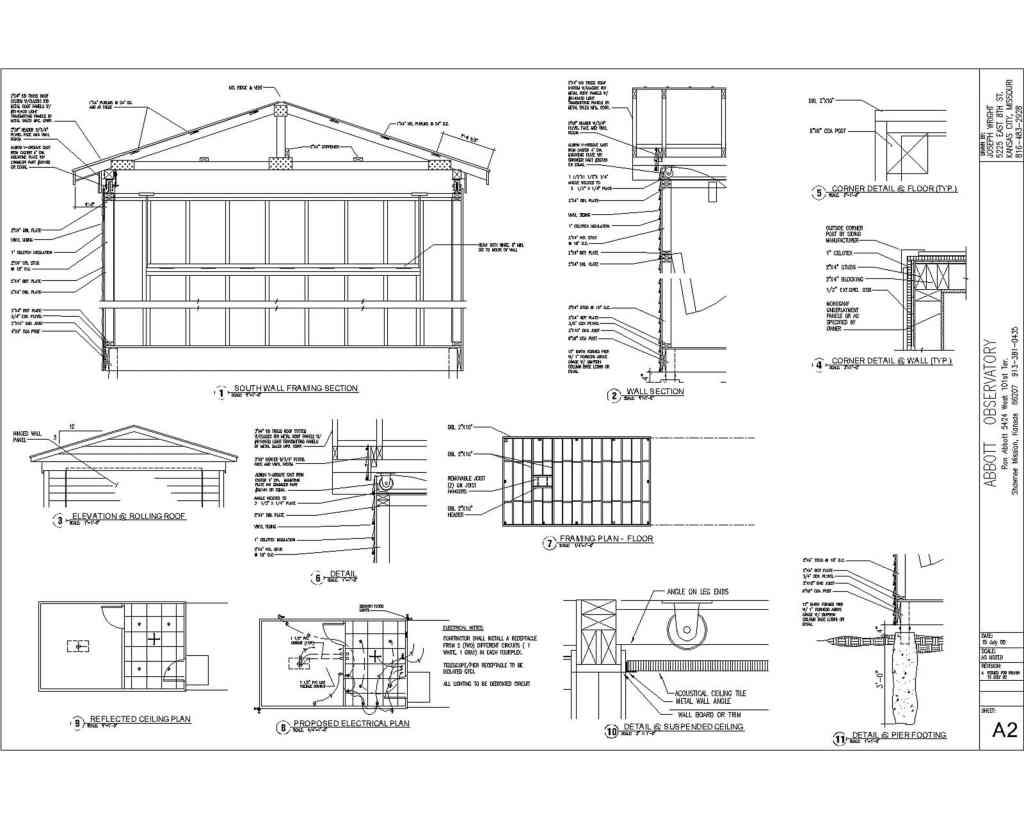

2.2 Bản vẽ xây dựng nhà ở thép tiền chế cấp 4

Một số chi tiết bạn nên chú ý khi xem bản vẽ nhà ở thép tiền chế cấp 4 như: chiều dài, chiều rộng, chiều cao, độ dốc mái, cột và tải trọng.

• Chiều rộng của nhà thép tiền chế cấp 4 tính từ mép tường ngoài 2 bên.
• Chiều dài tương tự.
• Chiều cao từ gốc của trụ tới đỉnh mái. Thường thì chiều cao nhà do chủ đầu tư quyết định.
• Độ dốc của mái nhà ảnh hướng đến quá trình thoát nước.
• Khoảng cách giữa các cột tùy thuộc vào chiều dài nhà.
• Tải trọng của công trình gồm: trọng lượng của mái, cầu trục, sàn,...

2.3 Bản vẽ nhà ở thép tiền chế 1 tầng

Bản vẽ nhà ở thép tiền chế 1 tầng phải đáp ứng được tiêu chuẩn kỹ thuật. Một tiêu chuẩn nhà tiền chế khác đó là tiêu chuẩn Mỹ. Đa phần các mẫu bản vẽ xây dựng nhà ở thép tiền chế hiện nay đều theo tiêu chuẩn Mỹ. Mẫu bản vẽ xây dựng nhà ở thép tiền chế 1 tầng có 1 nhịp.

2.3.1 Thiết kế sơ đồ phần khung ngang

Khung ngang của ngôi nhà có bộ phận xà và cột đặc, cột liên kết trực tiếp với móng và xà. Xà có độ dốc I = 17% và tiết diện thanh đổi. Giếng trời nằm dọc theo chiều dài của công trình, có chiều cao 2m và rộng 4m.

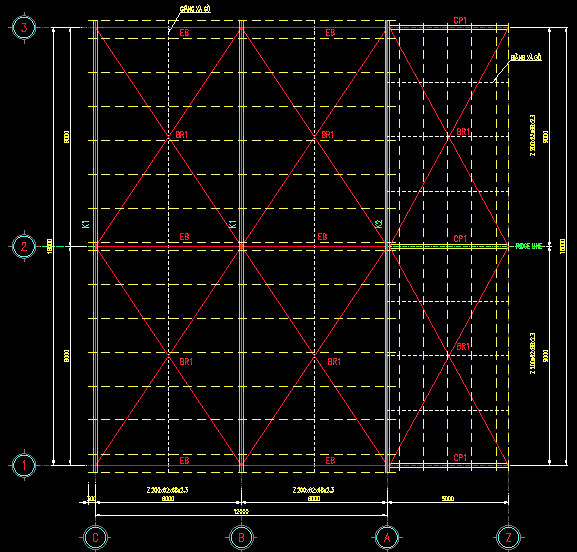

2.3.2 Thiết kế sơ đồ hệ giằng

Hệ giằng gồm có mái giằng và cột giằng có chức năng như:

• Lắp đặt và sử dụng an toàn.
• Tăng khả năng sức chịu đựng từ nhiều hướng.
• Cấu kiện chịu nén như cột, thanh dàn,... luôn được ổn định.

2.4 Bản vẽ nhà thép tiền chế có cầu trục

Xây dựng nhà kho, nhà xưởng, nhà ở đều phải có bản vẽ nhà thép tiền chế có cầu trục. Nhà thép tiền chế có cầu trục được thiết kế để nâng đỡ hàng hóa hiệu quả, nhanh chóng.

Mỗi nơi đều có chức năng khác nhau cho nên mẫu bản vẽ thiết kế nhà tiền chế cầu trục cũng không thể chung với nhau.

Kết cầu dầm có các loại cầu trục sau:

• Cầu trục một dầm có kiểu chữ I hay hộp.
• Cầu trục hai dầm có kiểu dáng dàn hay hộp.
• Cầu trục treo tương tự cầu trục dầm đơn.

Trên đây là tất cả những thông tin về bản vẽ xây dựng nhà ở thép tiền chế. BMB Steel mong rằng nó sẽ giúp ích cho các bạn trong việc thiết kế, xây dựng bản vẽ. Nếu các bạn thuê dịch vụ thiết kế bản vẽ nhà thép tiền chế, hãy lưu ý tìm đến những nơi uy tín, chất lượng và có nhiều năm kinh nghiệm, từng đảm nhận những dự án lớn. Chúc các bạn sở hữu một ngôi nhà đẹp như mơ của mình!
